系统概述

实弹自动报靶系统是专为部队射击训练、比赛量身定做的高精度报靶设备，用于室内室外射击场，其器件及设备具有防晒、防震、防雨淋等功能，要求其元器件具有军品级质量要求。系统采用计算机、集成电路微电子、先进的红外技术和无线通信等先进技术。射手的射击情况(弹着点、环数、累计环数和累计击发数)以图形和数字方式在射手位的显示器上显示，数据并可在中心站存储、显示、打印机输出成绩报告单。实现自动报靶。无论单发、多发，还是连环命中同一弹孔，都准确无误报靶。

系统原理图

功能特点

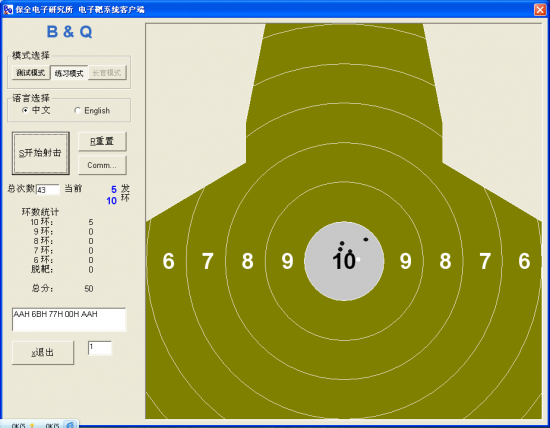

1、当子弹击中靶后，在射手旁边的计算机屏幕上立即显示出该弹着点的位置，且该弹着点闪烁显示，予以提示。

2、同时，在屏幕右方及下方显示出该弹着点的环数、第几发、平均环数，10环率、9环率……、脱靶、总环数等各种信息。

3、各种射速的连发及观察成绩时进行慢速显示。

4、当同一弹孔穿过多颗子弹时也能够准确显示。

5、可在完全漆黑的夜晚进行报靶显示，如同白天一样。

6、一张靶纸可射击上千发子弹而不用换靶纸。射手看到千疮百孔的靶纸在微机屏幕上无论何时都是全新的。这样，省去了粘靶纸、贴弹孔的大量时间，也节省了大量靶纸的费用。

7、该系统能够将每次打靶的整个过程按不同射击者分别存入微机内，供以后任意调出分析、打印等。

8、还有很重要的功能是，对每一个特定的射手的成绩用软件进行诊断。如弹着点整体偏下方，微机可将造成结果的多种原因自动文字显示，以便使射手更快改正偏好、姿势等。

9、也可对生产轻武器的检验环节进行数字化自诊断。

应用范围

满足所有子弹直径在5.6mm、7.62mm、9mm的轻武器（如各种步枪、手枪、轻重机枪等）进行实弹报靶显示。

1、可用于军队、武警等部门，射手的各次射击资料存储、自动纠偏诊断等。

2、也可用于轻武器制造单位，对所生产枪支进行验证，使产品生产检验数字化。

3、可用于实弹射击的娱乐性质的各射击场。

技术指标

1、满足口径为5.6mm、7.62mm、9mm的子弹进行射击报靶。

2、子弹射速（出枪口瞬时速度）0～2Km/s。

3、连发速度范围：1～40发/s。

4、靶面像素：160000个。

5、实际弹着点与显示弹着点的误差：X方向±1mm，Y方向±1mm。

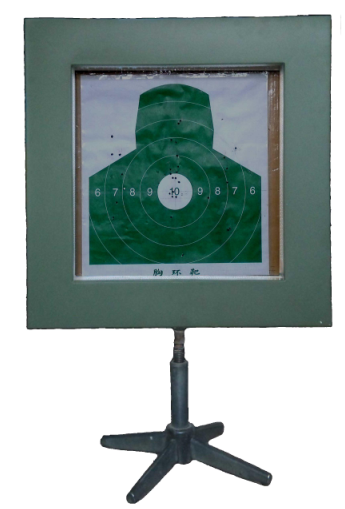

6、实用现通用靶纸：500×500mm胸环标准靶。

7、完全脱靶弹也能正确记数。（这对数弹连发及机枪等很重要）

8、显示方式1024×768VGA显示。

9、慢放分析时的显示速度：可调。

10、靶与微机无线传输距离：≥200米。

11、工作环境温度：－20°C～＋45°C。
