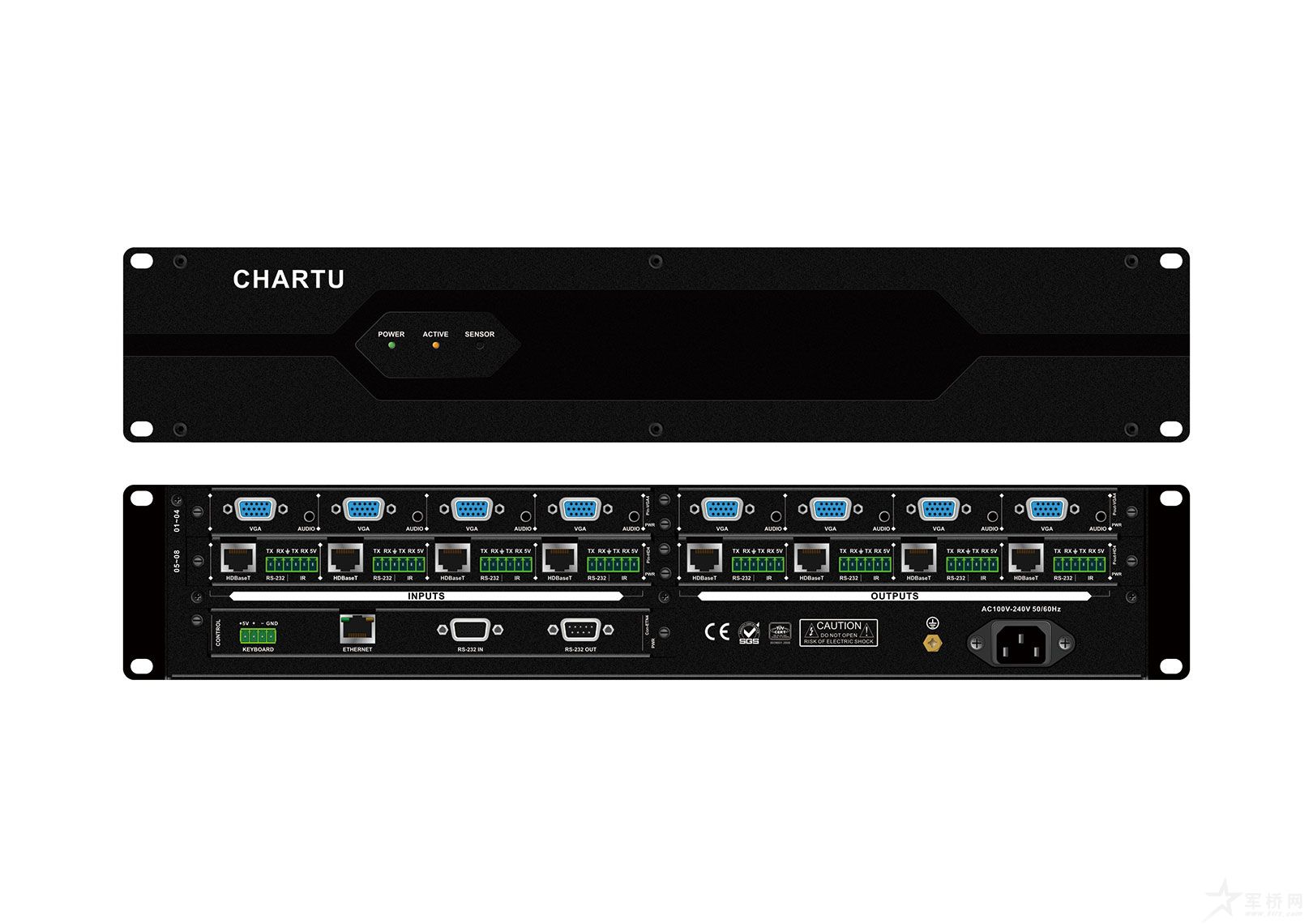

8路插卡处理器机箱
产品详情

产品特点
CH-AT系列混合拼接矩阵切换器是一款配置灵活的拼接与无缝矩阵。此系列矩阵采用高性能的硬件设计,完美支持各类高清晰数字/模拟信号切换处理,并支持双向RS-232、双向IR信号分配切换功能。还能将一个完整的图像信号划分成多个信号,分配给多个显示单元,同时组成一个大的显示屏幕来显示动态画面,为各行业的多种视频及控制信号分配切换处理提供一站式解决方案,可广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、智能交通管理中心、指挥控制中心等场所。

全数字化切换,每种无缝输出卡都能实现真正实时的无缝切换

每种拼接输出卡都能实现视频拼接功能,图像视窗在全屏范围内可以任意缩放、叠加、漫游

预览卡能实现视频预览并切换功能

支持DVI 1.0协议,符合HDCP1.3标准,兼容HDMI 1.4a

支持热插拔,支持音视频信号一起切换

HDMI数字音频与模拟音频选择输入,HDMI数字音频与模拟音频同时输出

支持EDID读取,PC软件控制切换与EDID管理

HDBaseT输入输出信号支持内嵌的(或本地端的)双向RS-232和双向IR信号,并可选择随视频信号切换,或分离切换模式,并支持POC对外供电

控制方式灵活,具有红外遥控,RS485,RS-232通讯接口和网络端口,并且可以通过远端 的HDBaseT的串口控制,方便用户与各种远端控制设备配合使用

支持固件在线升级

支持字符叠加

支持最大分辨率达到4Kx2K

支持智能控制矩阵风扇的运行

SDI输入卡带有环出功能

CH-AT3636以上矩阵带有冗余电源设计

插卡式结构设计,可灵活配置输入输出信号类型及信号通道数
产品参数

产品型号                     CH-AT0808
可接输入卡数量/输入路数: 2/8
可接输出卡数量/输出路数:     2/8
输入插卡类型:     CHIN-DVI;CHIN-CAT5;CHIN-SDI;CHIN-HDMI;CHIN-VGA;CHIN-FIBER
输出插卡类型:  无缝输出:CHOUT-DVI;CHOUT-CAT5;CHOUT-SDI;CHOUT-HDMI;CHOUT-VGA;CHOUT-FIBER;CHOUT-UHD-HDMI;
        拼接输出:CHOUT-STDVI4;CHOUT-STDVI2;CHOUT-STCAT4;CHOUT-STCAT2;CHOUT-STFB4;CHOUT-STFB2
接口带宽:     13.5Gbps
串口控制
串行控制接口: RS-232,9-针母D型接口与9-针公D型接口
波特率与协议 : 波特率:9600,数据位:8位,停止位:1,无奇偶校验位
串行控制口结构 :    9针母D型接口:2 = TX,3 = RX,5 = GND;
      9针公D型接口:3 = TX,2 = RX,5 = GND
以太网控制
以太网控制接口: RJ-45母接口
以太网控制协议 : TCP/IP
以太网控制速率 :     自适应10M/100M,全双工或半双工
规格
系统工作电源: 100VAC ~ 240VAC,50/60 Hz,国际自适应电源 (3636以上选配POC供电电源)
储存、工作温度 : 0~ +50°C
储存、工作湿度 :    20% ~70%
机箱尺寸 :   2U
产品重量(不包含任何板卡) :   约5Kg
空载功耗(不包含任何板卡) :   18W
尺寸(mm) :   483L x 400W x 88H
平均故障间隔时间 :    30,000小时
质保 :   1年免费保修,终生维护
