野战便携态势指挥平台——单兵便携式快装大屏

2022-06-21 09:43:19

来源:军桥网

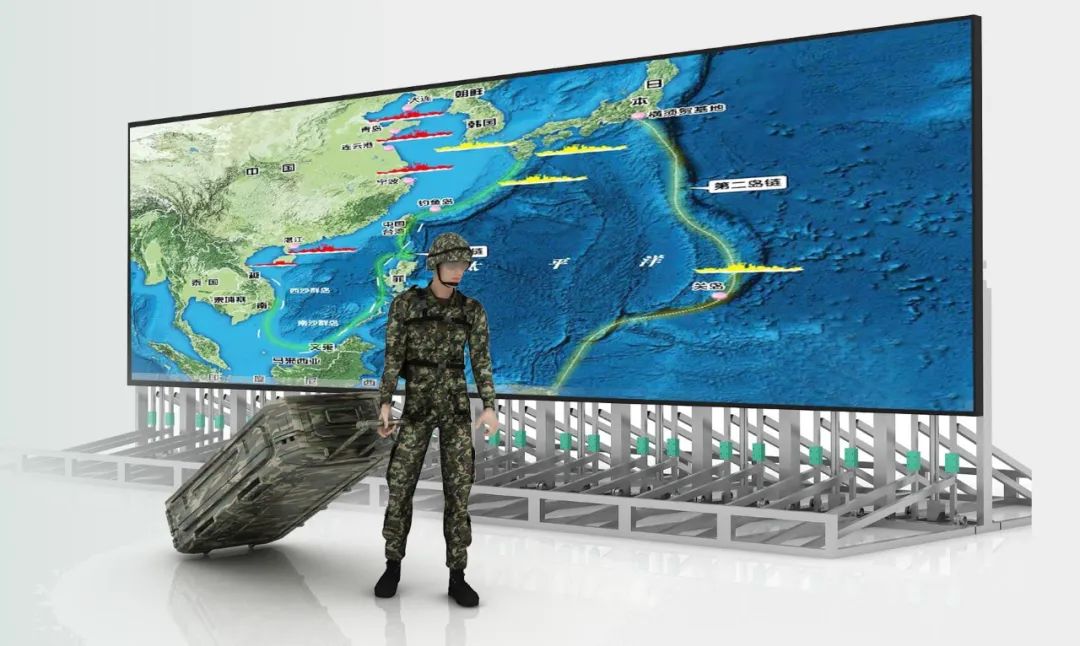

单兵便携快装大屏

现代战争中,由于精确制导弹药迅猛发展,对固定指挥所打击毁损概率增大,固定指挥所的安全指数相对降低。而机动指挥所以其灵活性高,生存能力强备受青睐,机动指挥所是未来战场上确保连续、稳定指挥的不二之选。

机动指挥所是固定指挥所的野外延伸,也是野战指挥的重要依托。构建机动指挥所便携、快装的态势信息显示系统是适应联合作战指挥特点,抢占信息主动权、发挥信息主导优势的重要环节。固定指挥所态势信息显示系统经过多年建设和迭代,已经具备良好的基础条件,而机动指挥所态势信息显示系统建设目前尚处于破旧立新、探索研究阶段,还没有形成一套能够适应野外复杂环境条件下开设的、便携快装式的态势显示系统,特别是新体制下联合作战指挥对机动指挥所信息系统构成提出了新的课题,迫切需要集智攻关。

传统的机动指挥所往往采用投影的显示方式,由于投影机流明亮度低,显示分辨率不高,画面交互性差,在光线较强的环境下,使用效果差强人意。另外普通的LCD显示屏用于指挥时,显示面积过小,可视角度窄,亮度低,也不能很好满足机动指挥所的建设需求。因此机动指挥所需要一种更适合的态势显示系统。

在军民融合深度发展的大背景下,沈阳希达电子技术有限公司研发的单(双)兵便携快装大屏系统正是着眼解决野战条件下机动指挥所态势显示系统构建难的问题,采用最新倒装COB屏显技术和一体化、模块化、轻量化便携设计,满足野战条件下单兵携带、快速开设、自由组合、高效灵活的要求,形成适应野战化机动指挥所态势显示系统构建新模式。



(一)技术优势

单(双)兵便携快装大屏系统是一种新型的结构拼接技术与显示封装技术融合的产品,以高防护的COB显示产品为依托;通过创新自主研发的“多轴心无极翻转可折叠收纳与展开拼接技术”、“单兵携行快装设计”、“运输支撑一体屏设计”、“多点触摸三维电子沙盘可视化交互地理信息系统”等;运输配合野外移动应急方舱、帐篷快速搭建野战化机动指挥所态势显示系统。

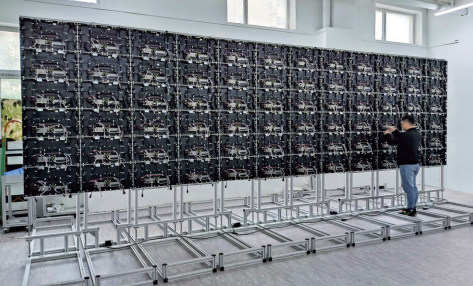

单(双)兵便携快装大屏具备分体组合能力,由1+N(按需定制)个运输支撑一体屏拼接组成,运输支撑一体屏具有折叠展开功能,使用时,单(双)兵携带至使用地点,经过打开防护箱、折叠屏幕展开、单体靠近、连接线缆,10分钟内即可将15--20平方米的快装大屏进入战备值班状态,指战员即可进入会议系统。为避免会议显示盲区,适应不同人数的指挥会议,同时考虑到野外复杂使用环境,整屏具备电动、手动两种升降方式,升降高度连续可调。



(二)产品功能特点

1.单兵携带功能:单(双)兵便携快装大屏系统采用模块化设计,体积小、重量轻,便于单兵携行,运输态势下提供三种携带方式:单兵手拎模式,甲兵月市八肓贝,11个l输模式,适用于不同场合的使用需求。

2.拼接组合功能:单(双>兵便携快农人开尔13机动指挥所需求定制,安装架结构具备分体组合能力,由1+N(按需定制)个运输支撑一体屏拼接组成,运输文撑一体屏显示屏具有折叠展开功能。

3.结构变形功能:本设计采用一种结构在个同念分卜别具有保护功能和支撑稳定功能。运输态势时运输支撑一体屏被保护架和防护箱包围,起到保护作用;展开态势时运输支撑一体屏展开,保护架展开起到支撑和稳定功能。

4.稳定防倾覆功能:具备多重稳定设计专利,1运制又撑一体屏展开后,保护架随之展开并自动锁紧,形成防倾覆底座和支撑架,能够适用于多种场地个的多个T选 I够适应野战复杂地形条件下开设。

5.整屏升降功能:具备电动和于TP9元NI了连续可调,适应于野外夏尔9,I n适应不同人数的指挥会议。

6.轻量化功能:单(双)兵便携快装大屏系统兼顾结构稳定可靠同时做到轻量化。

7.快开、快装功能:结构设计精巧,组装快速,全部整体安装调试时间不超过10分钟。

8.超大面积显示,整屏高度可以3米以上,屏幕显示高度2米以上,宽度可以无限,小到83英寸(详见技术参数)。

9.亮度可调,帐篷内外均可使用。

10.支持1080P、4K、8K等主流分辨率:可根据需求定制。

11.内部嵌入三维电子沙盘可视化交互地理信息系统。12.防磕碰COB、IP65防水、防倾覆设计。

沈阳希达电子技术有限公司研发的单(双)兵便携快装大屏显示系统已在陆军、空军、武警等单位应用,以其便携、快装,即开即用等特点深受用户好评。随着军民融合深度发展,沈阳希达电子将继续围绕军用显示系统加大研发力度,为国防信息化建设贡献自己的力量。

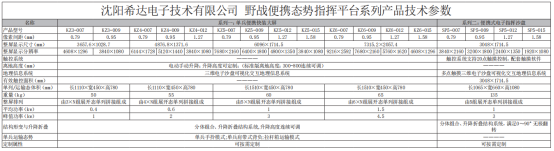

(三)技术参数

另:野战便携态势指挥平台——便携电子沙盘(下期待续)
