一、系统概述野战数字影音系统由滚塑野战影音箱和幕布袋（架）组成。该系统是基于Android系统开发的一款集高清影视播放、专业KTV点唱、DVD播放、卫星广播电视节目接收、MP3播放、FM收听、游戏、多媒体教学等功能于一体的现代化影音系统。系统包括数字媒体中心、投影仪、立体声高保真音箱、便携式折叠幕布、一体化Ku波段偏馈接收天线、有线话筒、无线话筒等。
二、系统特点
野战数字影音系统是为部队驻训等野战条件下的文化娱乐、会议、教学培训等需求而专门研发的设备。该系统具有高度集成、小型、便携、操作简便、快捷等特点。
（一）先进性
野战数字影音系统是某司在原有“野战数字影音系统”的基础上，充分利用现代图形化技术、智能控制技术、高清解码播放技术、触摸操控技术、高清图像显示技术、滚塑包装工艺技术，以及模块化设计和便携式折叠设计思路升级改造而来，具有功能全面实用、一体化集中化控制和显示、操作简单便捷、质量稳定可靠、坚固耐用等特点。获得用户一致好评，是遂行和保障非军事化任务的重要后勤保障装备。
（二）可靠性
（1）系统采用全新结构设计，具有高度集成、小型、便携，防雨、防震等特点。
（2）系统的各项指标通过了某电子产品监督检验所验证。
（3）产品所使用的数字功率放大器模块具备完善的保护功能（直流、短路、欠压、过流、温度等）保证了系统的可靠稳定。
（4）产品所用器件均经过公司质量部严格把关，保证了系统的可靠性和稳定性。
（5）系统经过公司质量部高温、低温、高湿及老化试验，符合国家技术要求。
三、系统组成图
四、主要功能及配置
高清电影播放；专业版KTV点歌；DVD视盘播放；数字卫星广播电视节目接收；U盘电影和MP3音乐播放，Word、PPT等一系列办公文件浏览；FM调频广播接收；会议扩声及会议录音；2*250W专业数字功率放大器；交直流两种供电方式；高清数字投影；立体声150W高保真音箱；45cm/Ku波段一体化卫星天线；100寸16：9折叠式全铝架投影幕布； 同时支持上网功能，可以实现网页浏览、视频、游戏、多媒体教学等功能。
五、设备及功能单元介绍
该系统所有的功能通过10.1寸触摸屏集中进行操作，具有直观、操作简单明了等特点。同时支持USB接口鼠标操作。

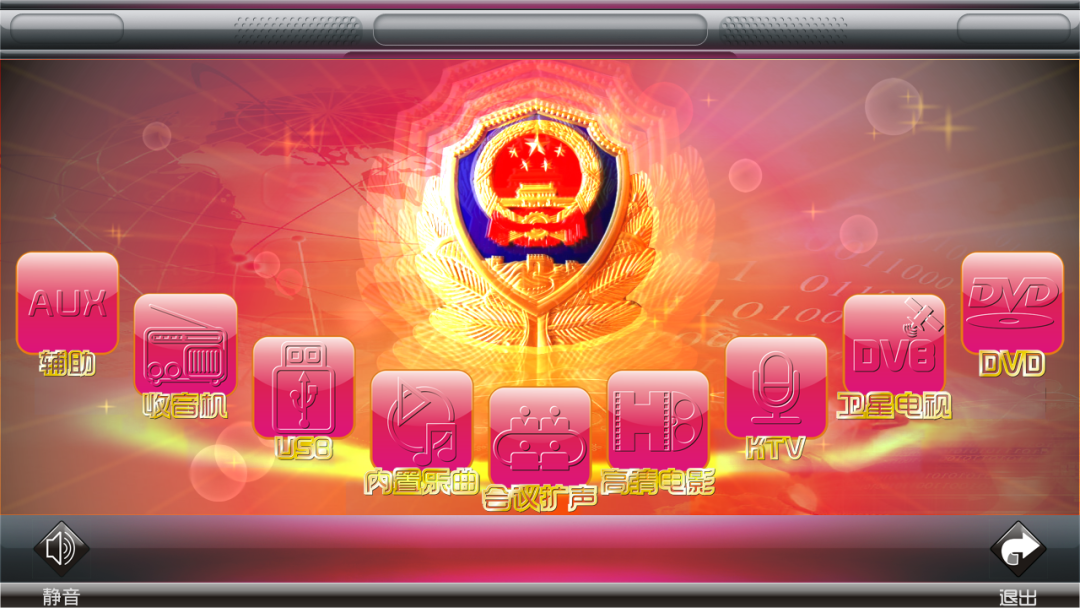

主界面包括九大功能模块：辅助、收音机、USB、内置乐曲、会议扩声、高清电影、KTV、卫星电视、DVD播放。
（一）专业点歌系统
歌曲分类包括歌名、歌星、分类、语言、军旅、欣赏、新歌等，点歌方式支持菜单选择、拼音点歌、手写、数字点歌等。
（1）系统采用安卓4.3版本，支持目前MPG1，MPG2，H.264，RMVB，AVC，VC1等视频格式解码播放，具有HDMI高清视频输出接口1个、USB2.0接口2个。
（2）系统内置2T硬盘，存储DVD格式歌曲28000首，高清电影20部，同时实现高清视频的播放。
（3）点歌界面符合军旅环境，突出军旅元素。
（二）卫星广播电视节目接收
采用卫星直播系统综合接收解码器，接收中星9号直播卫星，可在全国范围内接收不少于40套的国内免费的卫星电视节目和包括中国之声在内的卫星广播节目。
一体化KU段卫星天线（采用45cm/Ku波段偏馈接收天线，一体化、折叠式设计，同时标示仰角刻度，方便快速拆装、固定和寻星定位，使用方便快捷）卫星电视及广播界面如下：
（三）DVD播放
采用专业机芯和解码板，支持CD、VCD、DVD等碟片的播放。
（四）内存MP3播放
内置存储器为4G，默认存储包括军号在内的MP3歌曲500首以上；支持连接PC或U盘更换内置固化存储器曲目；支持MP3、WMA、WAV等格式音频文件播放；
歌曲名称中文列表显示；播放模式包括顺序播放、循环播放等；歌曲选择包括选择滑动条、翻页、每页列表直接选择多种方式；播放进度条显示，播放进度任意控制。
（五）U盘及移动硬盘
插入移动存储设备后，系统会自动扫描您的设备内容，并分成视频 、音乐、图片、文档四类以列表的形式显示。
选择视频下面的目录文件，找到您要播放的视频或音频文件，点击播放即可。菜单键视频播放时自动隐藏，用户如需操作菜单键，点击屏幕任意区域即可恢复显示。
本系统支持常用的一系列办公文档的查看，如PPT、Word等。
（六）FM调频广播
支持短波、中波、FM 76MHz~108MHz，可以存储20个电台, 显示频率范围、当前频率点，或者直接选择任意频率点，直观明白、操作方便。
（七）会议扩声
会议图标既可以通过本机显示屏显示，也可以通过投影显示；支持有线话筒扩声；录音文件自动保存到移动存储设备；支持16位/32kbit/s高保真立体声录音；支持录音回放，录音文件删除等操作；图片和录音文件能通过翻页、滑动条、直接触摸等多种方式快速操作、选择。
（八）辅助音源
播放辅助音源音乐或者视频文件。
（九）网络连接
设置网络状态，在本系统的Android界面，用本系统自带的浏览器进行上网等操作，下载安装需要的游戏，在主界面选择您所安装的游戏进行娱乐。
六、硬件参数和配置
（一）双路U段无线接收机
●频率范围：730MHz--930MHz。
●频率稳定度：±10ppM。
●接收灵敏度：-90dB。
●音频频响：40Hz---20KHz。
（二）专业数字功率放大器
●放大器类型：D类
●频率响应：20Hz-20KHz ±1dB。
●具有过载保护、过热保护、直流保护和短路保护功能等。
（三）高清数字投影机
●投影亮度：3200流明。
●标称亮度均匀值：85%。
●投影镜头：2.3～2.5、1.2倍光学变焦。
●对比度：4000：1。
●标准分辨率：1024×768。
（四）高保真专业音箱及支架
●高音采用30芯强磁高声压级，低音8寸强磁宽频高声压级，高功率、穿透力强、高清晰度。
●额定功率：8Ω/150W，
●频率范围：70Hz---20000Hz。
（五）逆变电源
本机内置12VDC逆变电源，通过提供12V直流电源（电瓶）转换成220VAC，具有过压关断、欠压关断、过温保护、过载保护、短路保护、自动恢复、低压报警等功能。持续输出功率：800W/4小时。
（六）幕布包介绍
●幕布：白塑、正投。
●幕布尺寸：100英寸（对角线）16∶9。
●幕布可反复折叠，不易破损，便于展平、悬挂。
●金属幕布支架，便于快速拆装，能够牢固固定幕布和调整幕布高度。
