被复线远传设备应用于野战通信视频会议

2019-02-20 19:17:18

来源：绍凤科技

被复线也叫被覆线，是“野战被覆线”的简称。是由数根细铜丝和钢丝绞合构成线芯，并在线芯外包有绝缘层的单根通信导线。主要特点是重量轻，便于携带和收放，具有一定的柔软性和机械强度，耐寒、耐高温、耐磨损，可反复使用。多用于军队、矿山、勘探等野外作业时临时近距离、小容量通信。
被复线铜丝主要用于导电，钢丝主要用来增强线条的拉断力，橡胶和塑料层是使线芯与外界绝缘。被覆线主要用于音频电话、电报通信，通信距离为25公里以内。中型和轻型被覆线可用来开通3路载波电话，通信距离为10公里左右。
被复线远传设备俗称远传设备；也叫实回线设备。是利用被覆线作为传输信息媒介的有线电通信。主要用于野战条件下的近距离通信。可以传输音频电话，也可以同时传输视频、网络数据。由于被覆线结构简单，重量轻，易于携带、敷(架)设和撤放，因此被覆线通信具有建立较快、使用简便、便于机动等优点。在军事通信中，它主要用于师以下部队、分队之间以及各级指挥所内部的通信。其组织方法有干线式、支线式和支干结合式。干线式是用一条线路通过中间电话站分别与数个通信对象联络的方法，可节省人员和器材，但通信及时性差。并且干线一断就会同时中断与数个通信对象的联络。支线式是用数条直达线路分别与数个通信对象联络的方法，通信及时，但所需的通信人员和器材较多。支干结合式是同时用于线和支线保障与通信对象的联络的方法，可以增加迂回方向，提高通信联络的稳定性
它结合了目前广为应用的两大通信技术DSL和Ethernet的精华，在接入网范畴内实现了IP的直接传送。EDSL技术是ADSL技术的升级技术。它比ADSL专线更稳定，更重要的一点它上下行是对称的，如2M的线路，它上传下载都可以达到2M，但ADSL上传只有512K。它的性能接近光纤线路的性能！

网络配图

绍凤科技SFE被复线远传设备利用DSL技术的基本概念实现被复线远传，在传统的电话线上实现高速数据传输。与传统DSL技术比较，它不仅克服了DSL技术的许多局限性，如对线路的挑选、串扰等，并且增大了传输距离，被复线远传安装，提高了传输效率，被复线远传设备，因此被称为下一代DSL技术。
被复线远传设备的技术难点是传输距离远的同时能够保证足够的带宽和信号传输的稳定性；另外由于大多数情况下是在野外使用，对产品的耐高低温、耐酸碱度等和对于产品寿命等都有特殊要求。绍凤科技SFE借鉴德国、以色列等同类产品的优点和特色，结合国内实际情况不断进行产品的更新和改进，赢得了用户的青睐。
现在北部战区，东部战区，南部战区都有用户持续使用绍凤科技SFE被复线远传设备。尤其是有些用户之前已经使用了另外品牌的设备，但无法达到传输距离和传输速率的要求，使用绍凤科技SFE被复线远传设备之后则满足了工作需要。绍凤科技SFE被复线远传设备最大线路速率可达10Mbps，交换速率可达100Mbps，最大传输可达10公里，具体情况为：SFE1000E最远传输距离10公里，最大线路速率2.3Mbps，使用706被覆线实际测试最远传输距离能达到13公里，但由于铜线传输导致的信号衰减，线路速率会随着传输距离的增加而导致带宽降低，6公里距离时带宽约为1Mbps左右。SFE3001则能够达到最大线路速率10Mbps，最远距离6公里，但此型号设备能够快速组成一个高速的传输网络和物理局域网，最多可以同时连接24台远端设备。
绍凤科技SFE被复线远传设备以其产品的稳定性和技术的先进性以及售后服务现场实施的务实态度，能够胜任用户需要的野战视频会议。

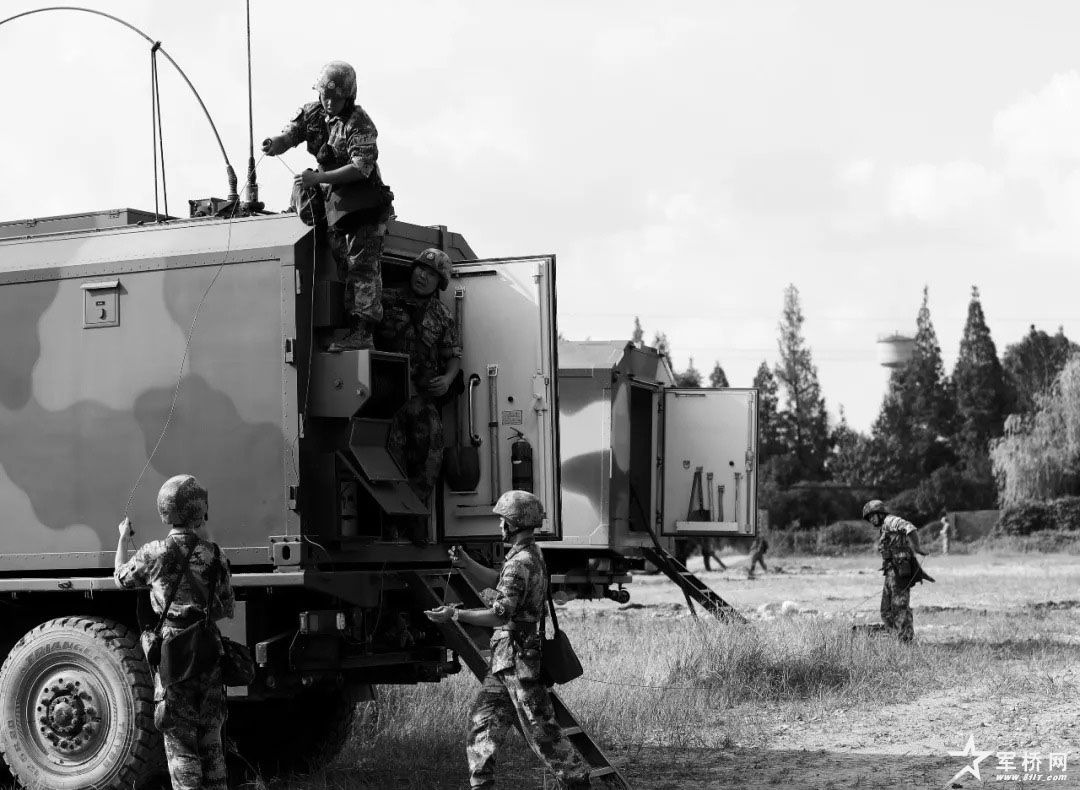

如图所示，当部队野外演习，按照上级要求，需要启动有线通信预案，且需要进行音视频信号传输。现场模拟中，指挥所作为总的信息通讯汇集中心，同时也有若干个分点作为诸如：伙食、医疗、工兵、作战、通信各小组等各个分功能的指挥分中心。各分中心分别派出小分队保持一定距离驻守。通信兵按照要求利用被复线远传设备基于被覆线进行组网。
指挥所使用ACC3010E作为被复线远传设备交换机，各分中心使用ACC3010E来和指挥中心保持实时通讯，各分中心同时又使用ACC3010E分出多个远端设备，每个小分队基于远端设备和分中心进行通讯。各分中心和个别小分队要求必须能够同时使用会议摄像机、电话、军用加固计算机等设备来进行视频会议。
使用ACC3010E，使得各分中心的720P的摄像头在最远8公里处能够顺畅实时出现在指挥中心的屏幕上，并能够进行语音通话。多至8个分中心能够同时在一个信道上进行即时音视频通讯。

从上图可以看出，演习使用的野战通信系统由定位定时设备、组网设备（以太网交换机、路由器、多方向组网设备）、网络安全设备（防火墙）及不同通信设备的终端手段（被复线远传设备、光端机、激光通信设备、短波电台、超短波电台、电话、卫星通信终端）构成，从而实现了野战车辆的自定位和时统；并且通过多种通信手段，使野战车辆能够与上级指挥系统及协调作战多方能便利的进行通信，实现信息共享。
在这个组网中，绍凤科技SFE提供了被复线远传设备和光端机且都带有电话交换模块，在通信双方都没有配置电话交换机的情况下,可将电话直接接到野战远传设备和光端机对应的电话口,实现电话通信。
组阵多辆野战车辆,只需其中一辆或少数几辆才设有与上级指挥所通信的功能,其他野战车辆只需与较近距离的中心节点车辆进行协调作战通信,因此可根据不同野战车辆的通信需求,对上述通信系统进行裁剪。
被复线/电话线、光纤及网线等有线通信方式具有保密性好、抗干扰能力强等特点,适合对易用性、保密性及抗干扰能力要求很高的近距离通信作战环境。
绍凤科技SFE被复线远传设备具有近20年研发和生产历史，拥有来自国内军工行业及相关部门的博士（博士后）等研发人才，紧密把握产业的最新趋势和标准，秉持工匠精神，自主研发生产数据通信和高清音视频产品。二十年来，我们自主研发生产的产品和服务已经广泛应用于电信、铁路、军队、军工、政府、金融、水利电力、公安、教育、医疗等行业。也远销加拿大、韩国、俄罗斯、乌克兰、印度、巴基斯坦、伊朗、泰国等国家和地区。在党的十八大、2008年奥运会、2010年上海世博会、长征火箭、神州飞船、天宫一号和纪念中国人民抗日战争暨世界反法西斯战争胜利70周年大阅兵等重大保障任务中，我们的产品运行稳定，赢得了客户的高度评价。
