部队指挥中心信息流调度系统建设方案 ---东微智能TENDZONE全媒体融合应用系统

2019-02-25 14:30:13

来源:东微智能

一、 指导思想
为深入贯彻落实习主席“能打仗、打胜仗”重要指示,加快推进指挥手段建设和指挥方式变革,大力加强部队作战指挥信息系统建设,切实提高基于信息系统的执勤处突体系能力,实现基于数据的精确指挥、盯着态势的实时指挥。按照“需求牵引、瞄准前沿、实用耐用、适度超前”的思路,运用现代通信技术手段,全面考虑系统的先进性、集成性、实用性,重点加强作战指挥、勤务值班、勤务管理、实时指挥调度和应用系统建设,完善情报收集、辅助决策、教育训练、要素管理等功能,融合各种数据资源、各类基础信息,强化作战信息的态势综合、筹划计划、指挥控制、联合作业等功能,建设成为具备现代化军事理念的一体化作战指挥信息平台。

二、 行业需求
指挥中心信息流调度系统建设中涉及到的信号种类多、规格杂,范围广,包含桌面各类多媒体信息、摄像机和视频会议系统、监控和卫星通信系统、自组网单兵图传和视频指挥调度系统等多种音视频信号资源,要海量信号接入,灵活的指挥调度。为满足指挥调度和各要素协同工作的要求,各个要素信息资源既要高度共享,又要分区控制,也可集中管理。指挥中心信息流调度系统建设主要应用需求体现以下几点:
1. 灵活的信号接入方式:指挥中心信号源多而分散,需满足简单快捷地接入方式,即插即用;
2. 多套视频会议终端之间信号灵活切换:一般有对上、对下、平级、移动终端等,需在很短的时间内快速切换;
3. 多屏电脑同步显示:系统涉及的单屏电脑、三屏电脑等,需快速的单屏调用及三屏同步调用;
4. 信号调度安全、准确、快捷:要做到可先预览,确保无误后再调度,支持多模式一键切换,快速响应;
5. 信号互联互通:指挥中心、决策室、会议室等信号可任意互传,共享。
6. 多平台融合:实现多套独立的平台(如监控平台、视频会议平台、录播平台、座席管理等)统一界面下管理,节省人力资源,减少操作的繁琐性。
7. 多级级联:支持上中下等多级信号的互联互通,实现信号的统一调度与管理。

三、 设计思路
现代化的指挥中心是承担多种工作任务的综合型场所,既要担负重大事件、突发事件的现场决策指挥,又要进行日常的办公工作,还要承担会议、访问等接待任务。因此指挥中心建设是集多种设备类型和技术门类、多种媒体信息和接口方式、多种通信方式和软硬件平台的多功能综合型平台。
指挥中心建设应结合全球最先进的智能交互技术、IP网络技术及融合通讯技术,打造了新一代指挥系统,革新指挥方式、提高指挥效能、满足指挥要求。系统整体设计思路:网络化架构、平台化建设、智能化管理。

1、网络化架构
当今世界,随着经济全球化的深入发展,以信息网络技术为代表的科技革命不断取得突破,信息网络化已成为各国经济社会发展的强大动力,推动着人类社会以前所未有的速度走向新的历史高度。
顺应时代发展趋势,指挥平台建设也应采用网络化架构,所有设备通过网线连接,可任意扩展,满足一根网线联通所有设备或会议场所,同时支持上下级系统网络级联,实现所有文字、图像、音频等信息的共享、互连互通。

2、平台化建设
平台化设计遵循组件化、开放式的设计思想,系统采用统一的数据交换、统一的接口标准、统一的安全保障。从底层打通IP,实现多平台数字对接,实现之间信息流的贯通。实现设备或信号之间的统一规划、统一协调、统一分发、统一控制、统一管理。满足随遇接入、即时共享、席位协同、大数量呈现、实时交互和可视化管理等需求。

3、智能化管理
系统应采用可视化管理模式,可视化增加了信号的反馈性,减少了控制的失误率。系统管控界面可根据客户要求定制,如界面布局风格、控制主题、LOGO等均可根据需求定制。支持多权限管控,不同的权限对应不同的管理界面和管理内容。
系统可根据不同的应用场合,配置不同的视频组合、不同的音频模式、不同的摄像角度、不同的灯光明暗等等,实现多个预案一键调用和一键切换,实现多子系统的联动管理。如:开启系统后,先打开灯光,然后打开话筒音箱及显示设备、再调用视频显示模式、播放视频、自动调整摄像角度等等。满足傻瓜式操作、智能化管理。

四、 解决方案
指挥中心平台建设应以监控、管理为手段,以控制、优化为目的,以智能化、高效率的管理模式取代传统的、低效的管理模式,以提升信息系统管理效率和服务管理质量,降低人工操作和管理带来的风险。
建设融合态势、数据、位置、实时战场环境等要素的信息化指挥系统,达到指挥员通过此系统进行态势判断、情况分析、兵力推演、下达命令、实时指挥的要求,培养指挥员看态势、看数据、看位置信息、看战场环境、看数据的良好习惯,形成按态势讲、练、演,看电子地图汇报方案、目标、部署、行动的能力,脱离过去单纯依靠电视会议系统按稿子念的错误指挥手段。
本次推荐选用深圳市东微智能科技股份有限公司的东微TENDZONE品牌•全媒体融合应用系统(简称:MIDIS系统),其是一种新理念的管理控制平台,可对多点多地信号源进行集中式管理,高性能传输的管理控制平台。其结合了计算机控制技术和网络传输技术,采用网络的控制架构。核心由服务器及各节点组成,服务器上运行的是控制软件平台,服务器与云计算技术紧密结合在一起。系统中节点设备采用网络传输的方式,通过节点设备、控制终端设备来传输音视频信号。接入到MIDIS管理系统的节点设备可以非常的简单,只需要把各种量转换成数字的量输入到MIDIS系统中就能完成你所需要的功能,系统能完成传统集中控制系统所有的控制功能,同时还能把音频和视频信号高保真、高清的格式通过网络传输,把音频、视频、控制和物联网管理等真正意义上结合在一个平台上管理,实现音频、视频及控制同网同步传输。同时,系统支持多平台无缝数字对接,如视频会议平台、视频监控平台等,可集成到统一平台管控。

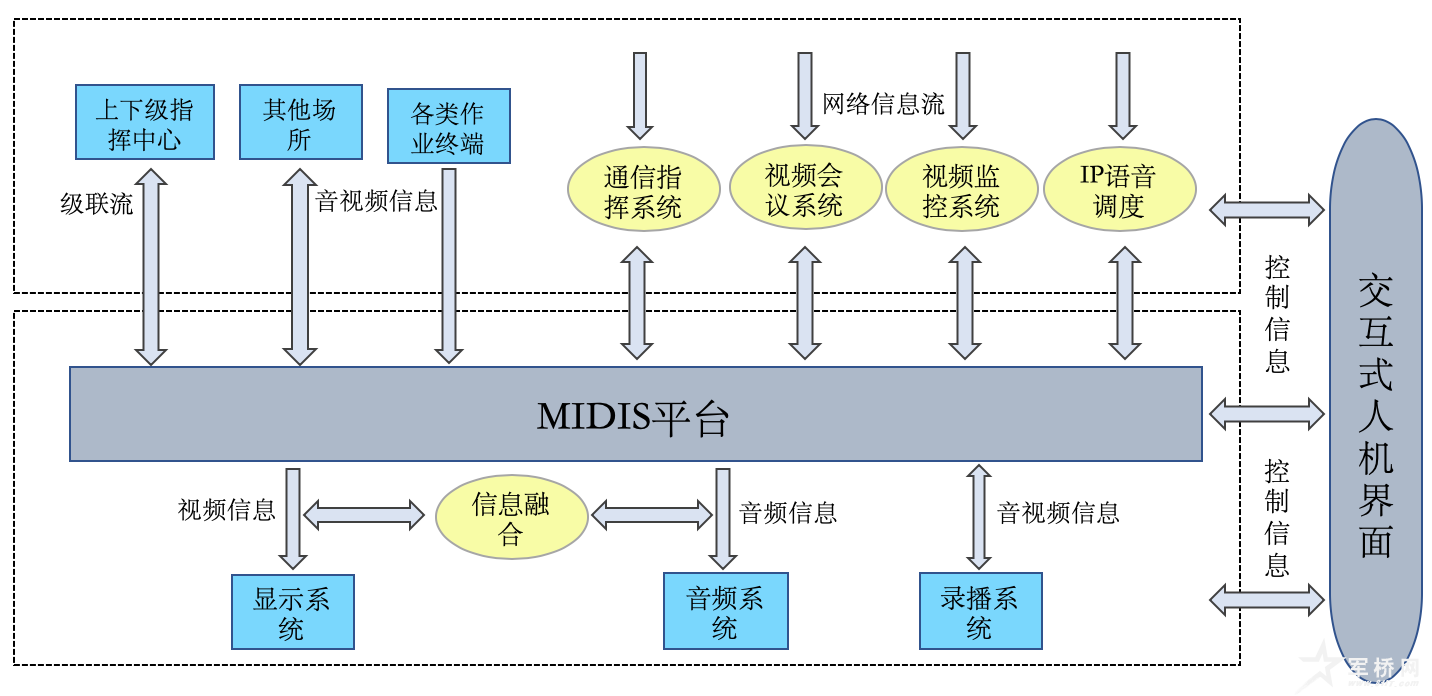

1、系统架构
系统主要分为四大部分:视频信号源、显示终端、融合通信调度平台与系统管控部分。
视频信号源:用于接驳各种视频信号(如电脑、会议摄像机等),支持电脑信号软件编码方式传输(不需要接任何视频及音频线,即可传输电脑声音和图像),各信号源通过高清输入节点或软编方式转化为网络信号,在网内任意路由显示,同时节点具备终端控制功能,接收管理终端的管控指令,进行可视化控制。
显示终端:显示终端包含投影机、电视、各种拼接屏等,由高清输出节点对高清输入节点信号进行还原和呈现,节点自带大屏拼接、漫游、叠加、分屏显示功能,不需要额外的处理设备,即可完成多画面同时显示功能,且支持多屏间绝对同步显示。输出节点受管理终端管控,由无/有线管理终端来决定显示什么内容。
融合通信调度平台:支持多平台融合,可将视频监控平台、视频会议平台、超高分显示平台,以及灯光、电动窗帘等环境控制进行统一平台融合,数字网络化处理,整合到同一管理界面进行控制,以节省人力资源。
系统管控部分:含系统核心——系统管理服务器,是音频系统、视频系统及第三方集成系统指挥大脑,协调信号之间走向,监控各部分的工作状态等,保证系统有条不紊地高效运转。无/有线管理终端是指令的发起者,是作为用户控制系统的唯一入口,支持WINDOW/IOS系统,客户端的界面可以根据实际的工程项目的需要,由管理软件来设计生成。并且支持多用户不同权限的控制界面定制。
系统支持平台级联,实现上下级信息共享,上级平台,通过配置下级视频源列表和每方的级联通道数,可以浏览和控制所有自身和所有下级的视频源,并且可以在一个上级的可视化调度台UI界面上预览级联端口的视频,并且任意调度下级的视频源,上级平台可推送指定信号到下级显示。

2、系统特点
此系统保障了信息快速流转,智能研判会商,高效指挥调度,并可有效督察。形成了以指挥中心为“龙头”的统一调度、统一指挥、跨区域合成作战的指挥平台,形成纵向贯通、横向协同、区域联动的整体作战格局。建立军令畅通、多兵种合成作战的“大指挥”工作格局,确保指挥的高效性。系统主要特点如下:

(1)数据展示可视化
系统支持音频和视频同时可见功能,可在控制界面上同时反馈每路音频信号实时动态电平及实时动态视频画面,增加了信号的反馈性,减少了控制的失误率。操作员通过控制终端将需要的视频信号快速、准确显示在屏幕上。
系统可提供实时信号预览达20路以上,所有操作基于图形化、触摸拖拽式操作,达到人机交互功能,可采用多点触控的方式,实现对信号窗口的放大、缩小、移动、关闭,在控制的同时可实现所见即所得的控制效果。
系统管控界面可根据客户要求定制,如界面布局风格、控制主题、LOGO等均可根据需求定制。

(2)信息融合平台化
指挥平台内指挥中心或会议室涉及多种音视频信号,有业务电脑、摄像机、DVD、视频会议等本地模拟音视频信号,以及网络监控信号等,本地模拟音视频信号可通过高清输入接口机专为网络信号接入系统,信号支持VGA/DVI/HDMI/ YPbPr/SDI多种常用格式信号。视频编码采用国际标准算法进行编码,通过国际标准RTSP传输协议进行音视频传输。对于监控信号,可直接解码进行统一管控,实现海量信息统一平台化调度、管理。

(3)功能应用综合化
系统采用IP网络化架构,统一化管理方式,系统可集成视频监控平台、视频会议平台、语音调度平台、超高分展示平台等。实现多平台统一化管控。
支持监控平台无缝数字对接:支持国家标准GB28181协议,通过平台强大的解码能力,可整合多种品牌的视频监控系统,把所有的监控系统调至指挥中心大屏上显示,也可在有线触控屏上实时预览监控信号。
支持视频会议平台无缝数字对接:系统支持视频会议系统信号直接读取、调用,无需视频会议终端,即可调用视频会议中任意信号进行上屏显示,支持SIP/H323协议,支持从视频会议MCU取媒体流直接上墙。
支持超高分展示平台上屏显示:系统支持超高分辨率显示,可显示指挥中心GIS、SCADA、GPS、TDCS等超高分辨率信号,在拼接屏上整屏高清显示。
可融合战场综合态势图。多个维度的信息于一张图或一个界面上,可以综合显示天网视频、单兵音视频、出勤配备力量、周边环境设施以及周边兵力部署等等,构成多元情报信息系统融合形成战场综合态势图,便于作战指挥首长掌握态势发展,指挥部队行动。
系统可实现全屏动态展示结合动画特效和3D模型增强可视化效果,采用多种人机交互方式对内容进行操作及互动,可自由选择子系统的数据融合可视化需求等。
语音调度系统融合:系统将专线全部集中到指挥中心,通过语音调度台,任意调度某一路或几路话机信号与指挥中心进行实时对讲。利用指挥中心音频系统及MIDIS平台对音频系统进行一键式模式控制,简单、智能。

(4)运营指挥平台化
利用视频会议、会商系统和指挥调度等功能,以及语音调度平台,为各级应急管理机构应对突发公共事件提供快捷指挥和对有关应急资源力量的紧急调度等方面的技术支持。
系统支持多项任务联动处理,实时信息反馈,多任务一键式快速响应,系统支持人与数字代码化的指挥内容高度融合,实现“人数合一”:确保使用者能够对指挥内容进行可视化直接操作(即看到什么就可以自然地直接操作什么),系统联合多平台及多套指挥中心的信息,多方联动响应,实现综合管控。
平台支持时实运维管理,可以一览查看所有覆盖区域涉及到的设备基础信息、运行状态、告警情况等。可提供设备运维管理流程的接入、根据系统运行产生的数据统计分析,报表形式展示,如品牌、设备使用周期,故障率等等。服务于MIDIS系统设备的日常管理工作,方便维护与管理。

(5)其它功能特点
a) 多屏拼接
系统支持多屏拼接;每块单独屏幕支持16个视频开窗,支持16层视频叠加显示,支持画中画;支持视频在拼接屏上漫游。视频支持拖拽方式移动和缩放。
b) 视频轮巡
支持在拼接屏上循环显示各视频信号;支持在屏幕指定区域上循环显示,如在拼接大屏中间位置作轮巡显示,两侧作为固定画面显示,
c) 权限管理
系统支持多权限管理方式,不同的权限对应不同的管理界面和管理内容,可在总控室及指挥长室设置最高权限,最高权限可管理和调度系统所有功能。同时平台支持同一权限多管理终端同时登录管理,同一管理终端登录不同权限功能。
d) 多级级联管理
MIDIS系统支持多级级联,上级随时对其下级行使指挥和和管理;平级之间互不影响,可同时并发处理多个应急事件。
e) 热备份
系统核心服务器支持多机热备份,主服务器一旦出现问题,可自动无缝切换到备份服务器工作。
f) 定制开发
平台开放式API接口,支持第三方系统接入和集成,无需调用sdk,无操作系统限制,实现与其它系统的完美融合。
