基于智能协同运维一体化的显控系统，是淳中科技为公安部门量身打造的合成作战的解决方案。通过智能显控平台实现高清视频统一接入、各类平台集中对接、不同警种协同作战、各级领导多级决策，凭借智能化、一体化、集成化的优势，成为公安建设的首选方案。

二、需求分析

2.1机房安全建设

指挥中心是合成作战的核心枢纽，信息化的建设必须考虑各警种部门的信息、数据安全，建设隔离机房，实现人机分离，减少进入机房的人员数量，最大程度的保证业务电脑、工作服务器等设备信息、数据的安全。

指挥大厅中设置指挥长席位、技术保障席、技防席、合成作战席、应急联动席、联勤工作席、合成研判室席位、接处警区席位、技侦网帧席位、反电信诈骗中心席位，席位人员的业务电脑均布置在机房设备间，席位人员需要远程操作对应的业务电脑及工作服务器。

2.2高效协同办公

指挥中心大厅中技术保障席、技防席、合成作战席、应急联动席、联勤工作席包括了120、电力、通信、环境、武警、消防、铁路、森林、法制、督查、交警、犯罪侦查、国际反恐等专项业务人员席位，如此多警种、部门的协同办公需要在信息物理隔离的情况下，实现不同警种、部门的高效协同办公。

公安局内设置有多套网络系统，包括公安专网、信息网、政府外网等网络系统，一个工作人员往往要同时操作两台工作在不同网络的业务电脑，所以如何在保证网络物理隔离的前提下，实现便捷的业务电脑操控，建立高效的工作环境是一个急需解决的问题。

2.3视频统一采集

指挥中心设置有席位工作区域、合成研判室、接处警区、首长指挥室、综合办公室、信息办等区域，分散在不同位置，同时公安局内还有视频会议中心、警体中心、日常会议室等重要房间，每个位置、每个房间均存在大量的视频信息，指挥中心需要对所有位置、房间的信息进行统一的监管，所以需要对分散的信号进行统一采集。

同时，指挥中心需要对全市的社会治安监控进行监管，海量的监控视频如何实施稳定的接入，也是指挥中心信息化建设的一个重要任务。

2.4视频灵活操作

指挥中心不管是在值班人员日常工作时，还是突发事件紧急处理时，或者重大案件合成作战时，指挥中心作为指挥枢纽和最高指挥，需要任意调用所有的视频信息，包括各警种部门的业务信息、重要位置监控信息、上级领导视频会议信息等。所以指挥中心需要建设一套智能化的信息系统，操作人员可以通过便捷的操作，实现所有信息的操控和任意位置的灵活显示，并且可以快捷的进行场景更换，以便于指挥人员获取最有效的视频信息。

2.5设备集中控制

指挥中心布置有多种类型设备，包括灯光、窗帘、大屏、投影、幕布、视频会议终端、音响等设备，日常工作值班时需要对这些设备进行控制管理，由于设备种类及数量庞大，单独的操作既浪费时间，又存在风险，所有指挥中心信息系统建设不但要对视频显示进行控制，同时要对指挥中心的周围环境设备、工作电子设备进行集中控制，实现智能化建设，操作人员应可以通过简洁的操作实现设备的集中管理。

2.6系统安全可靠

指挥中心是公安内部的重要位置，信息系统的建设必须要考虑信息的安全性，一方面业务数据的存储集中在业务电脑及工作服务器上，隔离机房的建设可以很大程度的提高信息的安全性，所以业务电脑的远程控制必须建设；另一方面公安内部的工作电脑为网络物理隔离，在信号的采集、传输、处理过程中不应存在网络交叉；第三方面指挥中心席位协同办公、视频统一操控均需设置操作权限，并有严格的执行制度，保证系统信息安全。

2.7设备运维管理

公安指挥中心存在多种信息化设备。在进行合成作战及平时业务应用中起到举足轻重的作用，众多设备在进行运行工作时，难免会存在设备故障的情况，因公安部门的特殊性，必须保障所有指挥中心的正常使用，所以在最短的时间内，找到故障点并进行闭环处理是指挥大厅指挥调度运行维护的重点。也是对合成作战的基本要求。

三、系统设计

3.1设计思路

淳中科技在设计系统时，采用了合理的设计理念、智能化的视频显控技术、人性化的协同办公等，由席位协同系统、智能化显控系统、集中控制系统、可视化管理系统组成，对指挥中心的席位工作区域、合成研判室、接处警区、首长指挥室、综合办公室、信息办等区域视频进行统一整合，实现隔离机房的安全管理、不同警种部门的协同办公、不同区域的视频互联互通、周围设备的集中控制。工作人员日常办公可以进行业务电脑的远程可视化操作，实现人机分离的安全办公，同时可以对本地视频信息及社会治安监控进行统一监看管理；在遇到重要案件时，各警种部门可以进行视频信息及数据信息共享显示，实现信号的采集、研判一体化运作，智能化管理，为最高指挥人员的决策提供有利环境。

3.2详细设计

3.2.1智能显控系统

指挥中心通常设置有席位工作区域、合成研判室、接处警区、首长指挥室、综合办公室、信息办等区域，分散在不同位置，同时公安局内还有视频会议中心、警体中心、日常会议室等重要房间。智能化显控系统对各个位置的视频信号进行统一采集，包括业务数据电脑信号、数据服务器信号、视频会议信号、摄像机信号，实现指挥中心视频信息的互联互通，信号共享。同时，智能化显控系统与社会治安监控平台进行对接，将社会治安监控视频进行统一接入，操作人员通过客户端电脑、移动端设备对所有视频信号进行智能化统一管理。

智能化显控系统架构如下图所示：

       3.2.2席位协同系统

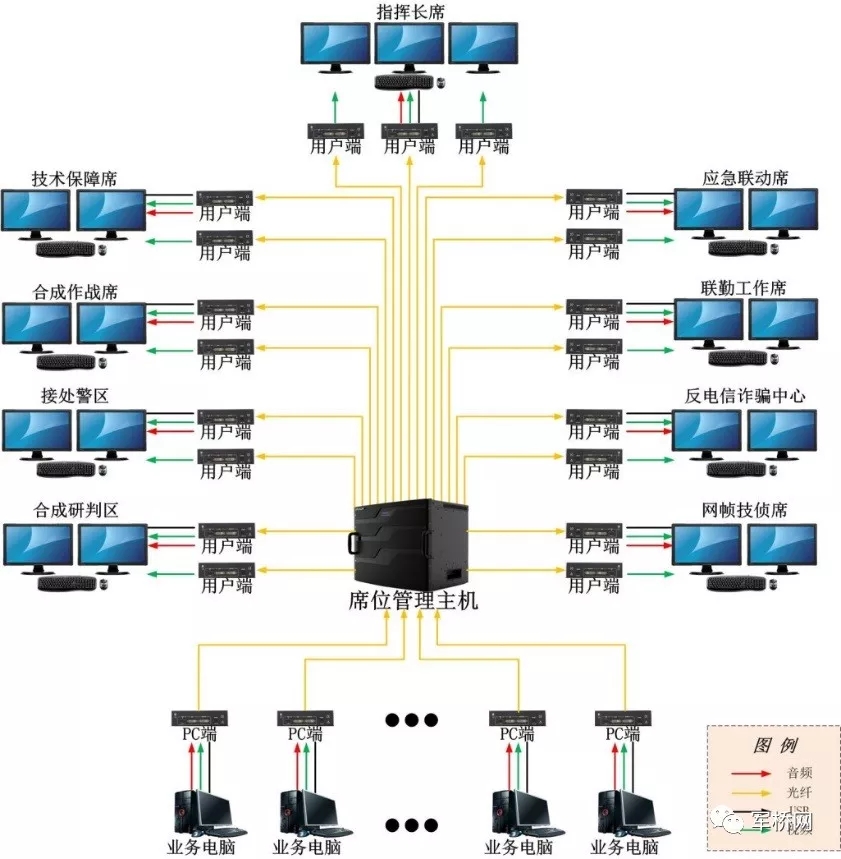

指挥中心设置指挥长席位、技术保障席、技防席、合成作战席、应急联动席、联勤工作席、合成研判室席位、接处警区席位、技侦网帧席位、反电信诈骗中心席位，各席位人员业务电脑均需要网络物理隔离，并且放置在设备室。席位人员在席位设置多台显示器，坐席管理终端将电脑的音视频、USB信号进行远程传输，实现席位人员的远程操作。同时通过席位管理主机可以对所有业务电脑及席位进行管理，席位人员可以在权限范围内进行业务电脑切换并操作，不同席位之间可以进行画面推送、抓取，而且可以将业务电脑信号推送到指挥大厅及首长指挥室大屏幕上进行显示。系统架构如下图所示：

       3.2.3集中控制系统

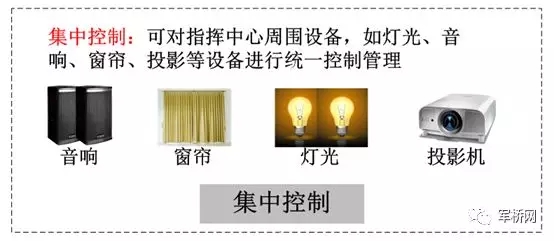

指挥中心布置有多种类型设备，包括灯光、窗帘、大屏、投影、幕布、视频会议终端、音响等设备，集中控制系统可以实现设备的集中管控，根据不同设备的不同应用特点，在控制软件上设置相应的功能按钮，在日常工作或处理紧急事件时，操作人员只需通过功能按钮即可实现对环境设备的控制。

       3.2.4可视管控系统

可视化管理系统主要针对指挥中心席位协同系统、智能化显控系统和集中控制系统，在PC客户端、移动端软件界面上进行可视化控制。指挥中心操作人员可以对信号源进行软件界面的可视化控制应用，实现准确的管理应用，为公安局指挥中心的日常工作提供可视化的办公环境。

针对席位协同系统，指挥长席、技术保障席、技防席、合成作战席、联勤工作席、应急联动席等席位均可实现可视化的业务电脑操控，准确的操作自己的工作电脑，同时根据各部门内部、部门之间的业务合作，提供有权限的监看、操作功能，实现可视化的席位协同办公，提高办公效率。

针对智能化显控系统，席位区域、接处警区、合成研判室，首长指挥室、信息办、综合办公室等位置的视频信号，以及社会治安监控、视频会议中心、警体中心等视频信息通过统一的接入管理，操作人员可以在客户端、移动端软件进行预览，同时对显示到指挥大厅大屏、首长指挥室大屏等显示设备的画面进行回显监看，保证信号显示管理的准确应用。

针对集中控制系统，根据不同环境设备的应用，在客户端、移动端软件界面设置相应的功能按钮，操作人员通过功能按钮对周围灯光、音响、窗帘、投影等设备进行统一管理，功能按钮同时显示设备的工作状态，通过明显的颜色、形状变化，达到可视化的监管效果。

针对设备运维管理，可实现对指挥大厅设备的统一管理。平台主要负责对系统中每个节点的信息配置管理并协调其工作，与系统内硬件设备进行兼容使用。不仅能够对整个系统中设备进行全面监控管理，同时能够帮助用户建立完整的、可视化的运维管理系统。系统包括机构管理、用户管理、设备管理、系统拓扑、链路管理、日志管理、故障报警、数据库备份、权限划分、可视化应用等功能，从而帮助运维人员和管理人员提高运维管理效率，降低运维管理风险，将运维管理质量提升到更高的层次。

3.3总体系统拓扑

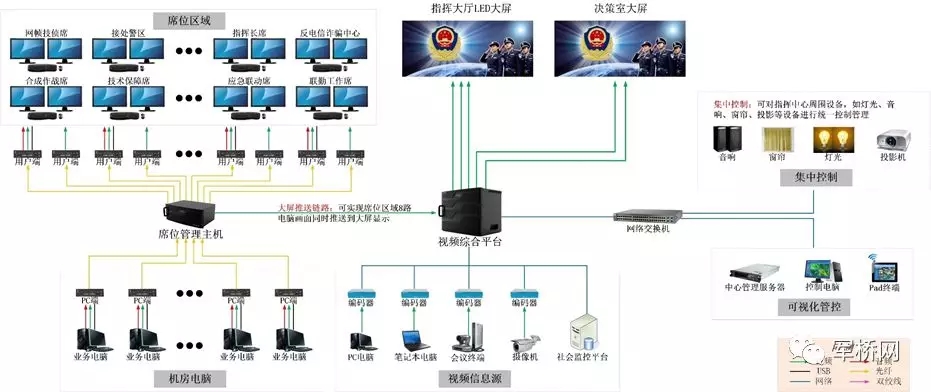

系统总体拓扑

3.4系统设计说明

席位人员的业务主机可通过坐席管理终端进行采集，并接入坐席管理主机，然后再通过用户终端的信号转换，使得席位人员可通过键盘、鼠标、显示器进行可视化操控，并且在权限范围内可以进行信号切换、鼠标滑屏、信号推送等功能。

席位管理主机同时推送视频信号至视频综合平台，视频综合平台前端对PC电脑、笔记本电脑、视频会议、摄像机等信号进行接入，同样对首长指挥室、信息办、综合办公室、局长值班室等信号进行采集，并共享到视频局域网内，同时视频综合平台与社会治安监控平台进行对接，实现信号共享，视频综合平台配置解码卡对视频局域网内的任意信号进行调用、解码、显示。

视频局域网内配置的集中控制模块，对分散在指挥中心周围的灯光、窗帘、音响、投影等设备进行统一控制，用户可通过pad终端，大屏管理电脑及触控一体机对整个系统进行可视化控制。

3.5平台对接设计

指挥中心智能化建设兼容原有的社会治安监控平台，可以实现平滑对接，进一步完善多级互通，资源共享。一方面充分兼容原来系统，保留原来社会治安监控视频资源的接入，同时为下属公安部门的监控信号接入预留接口，实现在市级和辖区的多级联动，实现全局视频的整体监控应用，从而大幅提高城市监管工作的实效性，充分保障社会公共安全。

指挥中心智能化显控系统与原有社会治安监控平台可以实现平滑对接，网络视频的编码及传输格式均有标准的协议，国家更是出具了GB 28181的标准规范，与原有监控平台可通过多种方式进行对接，智能化显控系统兼容多种标准规范和协议，对接可通过GB 28181、ONVIF协议规范、SDK开发等方式，对接完成后可在本系统软件界面生成监控平台信号源列表，操作人员只需要通过点击、拖拽即可实现社会治安监控信号的调用显示，实现视频的统一管理。

四、系统功能

4.1智能显控管理

智能化显控系统为操作人员提供一体化的监、管、控应用，只需通过客户端、移动端软件即可实现信号的调用、切换、拼接、漫游、叠加、中控管理等应用。系统可以允许多个操作人员同时操作，所有界面同步刷新，提供友好而简捷的人机操作界面，对显示墙的操控方便快捷，操作直观，为指挥中心提供一体化的智能化显控方案。

4.1.1灵活显示

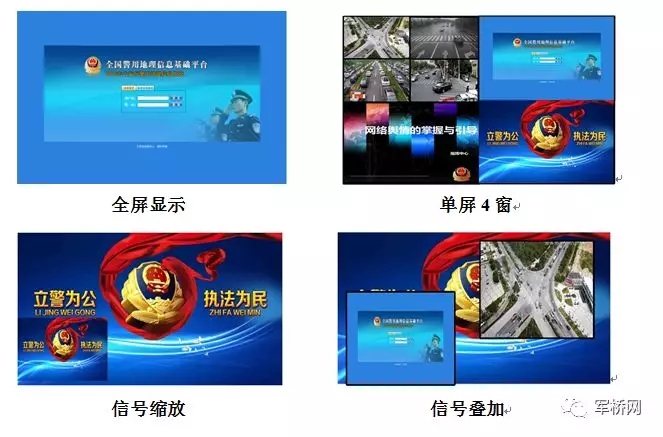

拼接屏幕上可实现多信号画面的信号窗口叠加、任意缩放、漫游、画面分割等功能。

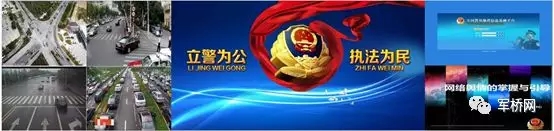

任意布局

       4.1.2智能预案

系统可对大屏幕进行管理，根据日常工作、合成作战、紧急情况等多种应用场景，设置预案，操作人员只需要一键点击即可实现对预案的调用，同时还可以对预案进行编辑、保存、修改、调用、删除等操作，可自定义预案播放时间，可实现自动预案轮循播放。

       4.1.3实时点播

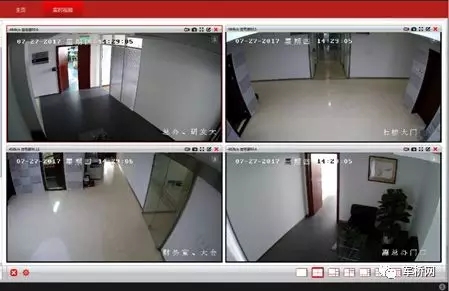

       在调用实时视频进行浏览时，可以通过直接拖拉指定设备、指定通道到相应的显示窗口进行图像的实时点播，支持点播图像的显示、缩放、本地抓拍和本地录像，支持多用户对同一图像资源的同时点播，支持9种窗口布置，通过点击操作快速切换。

4.1.4便捷操控

系统可控制任意规模的大屏幕拼接墙，实现所有视频信号源的视窗管理、跨屏显示、任意缩放、整屏或跨屏漫游等功能，可实现对视窗参数的调整（叠加关系、位置、大小、比例等）。

4.1.5存储备份

在视频监控系统数字化、网络化、智能化的过程中，存储技术得到越来越多的应用，监控平台采集的图像信息需要长期保存的信息可配置专用存储设备，长时间有效的存储给事后查证提供有效依据，本系统采用NVR及IP SAN存储架构，保证视频进行有效存储，对部分重要通道视频及报警视频进行集中备份存储。

       4.1.6检索回放

存储图像可以按照指定通道编号及索引时间检索历史图像资料并回放和下载，可选择正常播放、快速播放、慢速播放、回放图像抓拍等多种模式，还可以进行录像切片查找，快速定位录像位置。录像回放分辨率可达1080P（1920*1080）格式。

4.1.7权限管理

系统设置了用于保证信息安全的各项措施，包括身份认证、设备认证、存储加密、软件授权等安全防范策略，系统可真正实现广域网内的传输控制，管理软件可实现远程连接控制，系统支持根据现场需求分配多用户。用户及权限管理可定义用户对设备的操作权限、访问数据的权限和使用程序的权限。例如：对信号源的操作控制权限，系统会自动进行智能调度，不同级别的用户由权限高的用户优先控制，同样级别的用户则先来者先控制。

4.2席位协同办公

席位协同至少具备如下场景：席位跨多平台实时操作（跨屏操作）、席位与大屏信息协同抓送（协同推送）、席位全适应数据调用（数据调用）、席位一人多机（一人多机）、席位队列调控管理（队列调控）、数据一机多屏（一机多屏）、席位协作权限管理（权限管理）、席位协作分组管理（分组管理）、席位数据轮巡监控（轮巡监控）、数据运行管理（运行管理），要求以席位协作为应用主题，具备相应的席位协同应用。

       4.2.1一人多机

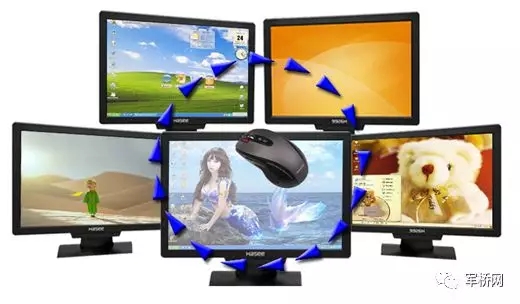

系统通过席位协作技术和设计手段建设本场景，实现一套键盘鼠标对不小于8个使用显示器拥有绝对操控权，以确保席位桌面环境的简洁，减少对席位人员战时的影响，确保与指挥中心参与的各方开展高效协作的效果。

4.2.2跨屏操作

系统通过席位协作技术和设计手段建设本场景，实现席位人员无须配置任何外置按键的情况下，键盘鼠标的操作可以从一个显示器(如图侦应用分析系统)向显示器(如PGIS)平滑操控，且保持极高的通畅感，同时，席位人员对需要操作的数据信息进行键盘鼠标实时操作的效果。

       4.2.3协同推送

指挥中心的技术保障席、合成作战席、联勤指挥席等席位可通过组合热键的方式对信号进行推送，在权限允许的范围内将信号推送给部门内部、其他部门人员，也可以推送到指挥长席、合成研判室席位，指挥长席的各个领导可以将重要信息推送到大屏进行显示，便于指挥者进行全面和正确的分析判断；同时，席位人员也可使用本地键盘热键的方式，对原定数据信息进行一键抓取至本地席位显示器的效果。

4.2.4一机多屏

系统通过席位协作技术和设计手段建设本场景，实现席位人员使用本地显示器操作数据的同时，其数据也可以在大屏或其他席位显示终端互动显示，实现一机多屏的效果。

4.2.5权限分配

系统通过席位协作技术和设计手段建设本场景，实现拥有更高管理权限的领导席位或总指挥席位，通过权限管理界面设定，将所有的操控权限进行回收，由领导或总指挥进行统一操作、部署，确保在统一处置意图下的合成作战指挥能够发挥多警种整体作战的效果。

4.2.6分组管理

系统通过席位协作技术和设计手段建设本场景，按照既定的合成作战指挥体系和合成处置流程，通过席位协作分组管理界面设定，为各警种人员的席位分配对应的操控、调用权限，以确保协同流程的通畅和系统的控制安全。

4.2.7轮巡监控

系统通过席位协作技术和设计手段建设本场景，实现席位人员使用本地一套键盘的热键，一键实现数据轮巡监控，并实现一键存储多种轮巡应用模式。

4.3集中环境控制

指挥中心布置有多种类型设备，包括灯光、窗帘、大屏、投影、幕布、视频会议终端、音响等设备，集中控制系统可以实现设备的集中管控，根据不同设备的不同应用特点，在控制软件上设置相应的功能按钮，在日常工作或处理紧急事件时，操作人员只需通过功能按钮即可实现对环境设备的控制。

集中控制系统支持pad触摸的方式进行控制，操作人员只需要轻轻点击，即可实现灯光、窗帘、音响等设备的开关、升降等控制。

4.4可视智能管控

4.4.1灵活触控

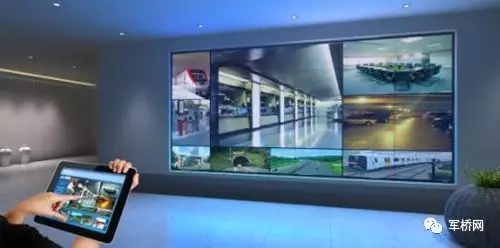

系统可通过无线在触摸平板电脑实现所有功能控制，包括信号开关窗、窗口缩放、移动、可通过两指分合操作实现窗口的放大、缩小，可控制摄像机变焦、移动。整个系统操作只需通过手指触动，简单、迅捷，非专业用户亦可快速掌握。

       4.4.2快捷调用

系统可通过无线触摸平板电脑、PC电脑、触摸一体机实现对预案管理的快速调用，对整屏显示的信号源进行管理调用，快捷操作，更加方便对固定模式的应用管理。

4.4.3中央控制

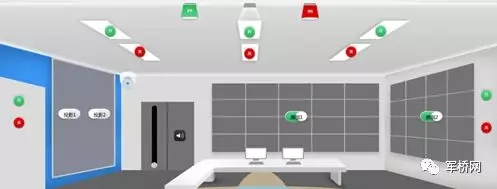

中央控制界面可根据公安局指挥中心及其他要素房间控制环境虚拟3D界面，可控制房间内的设备开关机、设备基本控制功能、管控第三方支持网管协议的设备。例如：大屏开关、电视开关、投影机开关、投影机输入切换、幕布升降、灯光开关、灯光明暗度调节、窗帘开关、话筒开关、矩阵切换、音量调节（支持音量增大、减小、静音和取消静音）、播放器控制（包括播放、停止和暂停）、摄像机云台控制、场景调用等。

       4.4.4运维管理

一般的软件平台中，不同的设备需要相应的软件进行控制操作，链路复杂，操作繁琐。运维管理可实现只需一套软件操作，对系统中所有设备统一管控，用户只看到信号源和大屏，中间链路由系统智能配置，实现一步投屏，操作简单方便。

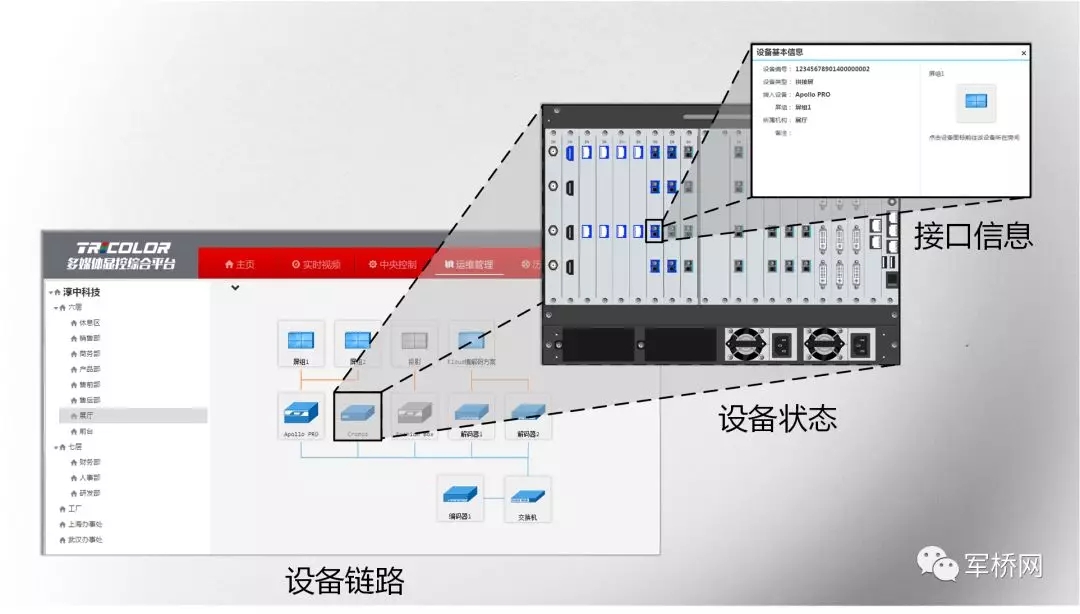

系统可根据不同的单位划分不同的管理机构，并将所有机构已拓扑图的形式展现，双击机构拓扑图可当前的楼层或会议室进行控制。此外，用户可通过颜色区分设备的运行状态，并查看设备的详细信息。
