VSAT卫星通信组网解决方案

2013-08-18 10:56:00

来源:

 产品介绍:

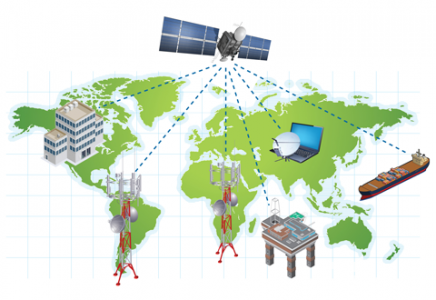

VSAT解决方案可为一系列典型应用如移动基站回程传输的链路优化、IP干线连接和回程传输、海事和近海网络、公司和企业网、应急和变后恢复等提供基于卫星通信的解决方案。我们将结合Comtech EF Data公司,AHA产品部、Memotec和Stampede所拥有的先进技术,在保证整个投资最小化的前提下,为用户提供优越的性能和业界领先的带宽效率和网络优化。

先进的VSAT主站可以提供:

基于DVB-S2标准具有 ACM / VCM功能的出向传输

具有VersaFEC® 和ACM功能的入向传输

ACM / VCM 控制器

基于数据分组的处理与优化,包括服务质量保证、报头压缩和无损载荷压缩

E1会聚和

WAN优化

网管系统m

动态SCPC管理(dSCPC)

冗余备份

远端站可以提供:

DVB-S2接收

具有VersaFEC 和ACM功能的反向信道

基于数据分组的处理与优化,包括服务质量保证、报头压缩和无损载荷压缩

RAN 优化 –综合E1 RAN优化和外部RAN优化

WAN优化

远端站主要采用CDM-840及其室外版本ODM-840和ODMR-840,CDM-840和ODM-840只支持1条E1线路的优化。如果需要,可以采用Memotec CX-U 1010/1220提供对多条E1线路的支持。Stampede FX-1000可用于提供WAN优化和应用加速。Vipersat的大洋漫游卫星服务器(ROSS)可以为海事用户提供大洋漫游功能。

先进VSAT解决方案可以降低整个投资成本。将具有VCM/ACM功能的FEC技术、报头压缩及无损载荷压缩技术、RAN和WAN优化、服务质量保障(QoS)和动态带宽管理技术相结合:

通过减小卫星带宽的租用降低系统运营成本

通过减小天线口径和BUC功放大小来降低系统建设投资

通过减小功耗来降低系统运营成本和建设投资

◆ 产品特点:

多层优化先进VSAT综合采用了各个层次的优化技术

带ACM/VCM功能的DVB-S2和VersaFEC在不增加物理层处理延时的情况下使性能达到最优。

超低报头开销的流水线封装(SLE)和增强GSE封装使链路层效率达到最优

报头压缩和无损载荷压缩使IP分组的传输达到最优

RAN优化使移动基站回程传输所需带宽最小化

WAN优化提供TCP连接管理、优化、图片压缩平滑、内容缓存、带宽池共用等功能,使带宽得到极大节省

先进的QoS及QoS组管理保证实时业务的延时和抖动最小化,对于应用实现优先级区分,最大化带宽利用效率

可扩展性先进VSAT系统可针对不同的用户提供高扩展性和高性价比的解决方案。系统可从几个站点扩展到数百站点。所需带宽也可以根据需要进行扩展,其中出向信道速率可以从1Mbps到160Mbps,入向可以从16kbps到15.35 Mbps.

先进的前向纠错编码技术(FEC)先进VSAT系统采用了最新的前向纠错编码技术:

前向链路采用DVB-S2标准,为高速业务传输提供高效的带宽利用率high-speed traffic.

反向链路采用VersaFEC(即低时延的LDPC),利用高性能低时延的LDPC短码实现对基于卫星的移动基站回程传输等时延敏感业务的支持,VersaFEC可以在最低的编码时要求下提供优越的编码增益。VersaFEC的编码性能与DVB-S2标准的短码性能大体相同,但时延只有其95%。

前向DVB-S2和反向VersaFEC可以在处理时延尽可能小的情况下实现频谱利用率的最大化。

自适应编码调制技术(ACM)传统卫星系统中总是依据最差链路状态进行链路设计,以雨衰及其它因素的影响。这种链路设计方式十分不高效。而ACM技术可以将链路余量转化为有效吞吐量,吞吐量增益可达100%甚至更高。ACM可以在各种情况下(如雨衰、卫星轨道入摄动、干扰及其它损耗等)使链路吞吐量最大化,另外还可以在最大化每个远端站吞吐量的基础上使整个网络的效率和可用性大大提高。 ACM的运行还与系统QoS策略和其它优化策略密切相关。

可变编码调制(VCM)如果不采用VCM技术,那么前向链路就要按照站点位置及天线口径最差的情况进行设计,这种设计方式会极大降低网络的使用效率。在多个用户和应用共享前向链路的情况下,VCM可针对不同的用户采用不同的调制方式和信道编码码率(MODCOD),与ACM不同的是VCM不需要反馈信道。

RAN优化RAN优化可以极大降低移动基站回程传输业务需要的卫星带宽资源。先进VSAT系统的RAN优化可以使用户根据需要达到的链路质量和链路利用率灵活进行RAN带宽优化级别的选择。其中强占方式可以使高优先的话音等服务在网络拥塞的情况下也能够保证服务质量。





通过先进VSAT解决方案实现多业务连接

先进的分组处理技术为了实现基于卫星信道的高效组网与传输,先进VSAT系统采用了低开销报头封装、报头压缩、无损载荷压缩和服务质量保障(QoS)等机制。其中QoS与报关、载荷压缩相结合为实时业务提供低时延抖动的服务质量,为关键业务提供高优先级从而实现业务利用效率的最大化。

报头压缩

无损载荷压缩

低报头开销压缩

服务质量保障(QoS)

服务质量保障组策略

无缝的E1和IP/以太网融合先进VSAT系统在同一主站同时支持E1和IP两种业务类型及RAN优化、报头压缩、无损载荷压缩、QoS和ACM。除了能够支持多业务之外,还能够实现从E1无线接入网到全IP无线接入网的过渡。

以太网同步与G.703时钟扩展移动通信需要为基站提供精准的时钟,这对于IP回程传输来说是个挑战。大多数运营商都选择外置GPS的方式来进行站点同步。而本公司的先进VSAT系统采用了先进的同步机制,支技G.703时钟扩展和IEEE 1588v2精确时间协议(PTP)

WAN优化和应用加速WAN优化和应用加速能够提供TCP连接管理、优化、图片压缩平滑、内容缓存、带宽池共用等功能,在改进客户使用体验的基础上,可以使web业务所占用的带宽节省20-70%。

动态SCPC管理 (dSCPC)dSCPC可实现带宽在多用户之间的动态分配与共享。dSCPC支持多种自动和手动切换方式。自动切换方式包括基于负载切换、基于应用切换、基于ToS值切换、基于QoS切换和基于VESP切换。网络运营商或维护人员还可以根据需要进行手动切换。

大洋漫游卫星服务器(ROSS)ROSS可以使海事用户在全球范围内进行漫游。功能包括:向天线控制单元提供接口、维护船支的位置信息、维护卫星覆盖图、维护受限区域、卫星波束切换初始化及切换执行。ROAM协议通过一系列指令、信息及状态查询为ROSS和天线控制单元提供通用的管理接口。
