新一代MimoMesh系列智能天线宽带自组网电台 实现视频/数据/语音远距离通信

2020-01-07 14:07:56

来源:华夏盛

一、 系统需求(供参考)
2019年首都阅兵,河北省军区根据任务部署,需要对环京几十个任务点进行现场指挥监控,原方案计划采用执法记录仪来实现,但上级首长要求值班室可以看到各个监控点的现场实况并能够通话,那么单靠执法记录仪是无法实现的。
        本项目计划共有环京23个点固定点,5个移动点,需要将各点的视频、数据、语音采集传输到指挥中心,如何做到值班室可以对接各个监控点现场实况并实时通话,是此次任务的重点。在经过对各个公司的产品方案的层层比对和筛选后,最终采用了华夏盛研发的基于新一代MimoMesh系列智能天线宽带自组网电台来实现了视频、数据、语音三合一的指挥系统,保障了任务的顺利完成!

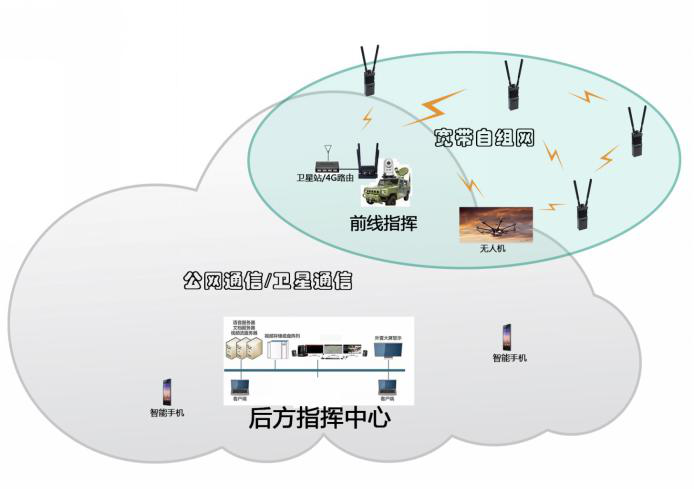

方案图
二、 产品概述
无中心、自组织、自适应、自愈合的自组织网络(Mesh)的宽带自组网电台,是点对点、点对多或者多对多综合业务通信的最佳选择,Mesh电台实现同一网络不同节点之间,在快速移动、遮挡非视距和环境干扰等复杂应用情况下的动态路由、多跳中继的高清视频、多路数据和保真通话。
基于第五代移动通讯(5G) /软件无线电(SDR)技术的多载波调制OFDM、智能天线MIMO、自组织分组无线网状网AD-HOC/MESH的目前最强大MimoMesh电台,提供100Mbps、50公里以上的实时高清视频、多路串行数据、双向对讲话音和宽带以太网络连接,是关键专网无线通讯的理想选择。
MimoMesh智能天线宽带自组网电台,全IP化设计、安装使用灵活、操作维护方便,提供视频扩展和WIFI/4G路由扩展,可灵活应用于军用通信专网、公共安全专网、应急通信专网、行业信息专网、区域宽带专网、无线监控专网、协同管理专网及智能传输专网等,为军队、公安、武警、消防、人防、电力、石油、交通、水利、广电、医疗及海上通信等领域,提供稳定可靠、及时高效的高清视频、多路数据、清晰语音及可视化的指挥调度。

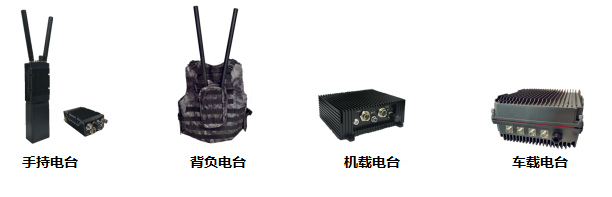

三、 MimoMesh手持电台、背负电台、机载电台、车载电台的性能和技术指标
采用5G技术的波束成形/收发分集/空分复用的强大电台,达到二倍以上的传输距离。达到最高100Mbps以上吞吐量。手持4瓦/机载8瓦的发射功率,12小时以上长电池,超酷设计,内置高保真(G.722)的按讲通话。基于IP67防水和坚固手持设计,用于恶劣环境的MESH网络。
四、MimoMesh手持电台、背负电台、机载电台、车载电台的性能及优势
性能:
• 3xEthernet,WiFi,2xUSB,1xRS232接口
• G.722高保真编码的对讲通话
• 高达128GB的在线存储
• DES,AES128/256加密
• 外置WiFi和GPS/北斗
• 极低延时(每跳平均7ms)
• 先进工具和诊断的GUI嵌入式网络管理
优势:
• Mesh网络(自组织,自愈合,自适应),高速率吞吐
• 非可视城市建筑丛林多径传输地形,有效连接
• 地面、水上、空中高速移动情况,有效连接
• 在城市密集区域,增加4.5倍覆盖
• 同样通讯范围和传输量,减少10倍发射功率
• 在可视极限环境,增加2倍距离
• 增加2-4倍传输速率
• 多种天线设置选择,全向、高增益定向或混合
• 支持北斗/GPS和多路传送

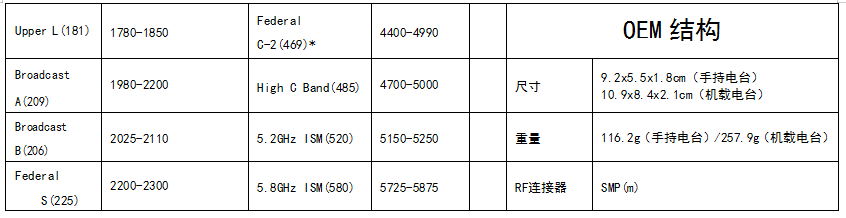

五、 MimoMesh手持电台、背负电台、机载电台、车载电台技术指标
2x2 MIMO 4瓦电台———性能优异的便携手持机
2x2 MIMO 4瓦电台,提供一流的性能和高效最小结构,是体积、重量、功耗和成本要求下的理想便携和嵌入应用:
• 高达4瓦射频输出(通过发射波束成形达到8瓦的作用效果)
• 为多种应用提供三种形式:
坚固砖头(外接供电)
坚固手持(外卡电池)
OEM(为用户应用内置和子系统)
4x4 MIMO 8瓦电台———世界上最强大的专网电台
在坚固外壳中提供强大的4x4 MIMO 8瓦电台是固定基础设施,车载,远距离和干线应用中,最优性能的理想选择:
• 高达8瓦射频输出(通过发射波束成形达到32瓦的作用性能)
• 提供外配安装孔的室外坚固使用和表面安装硬件
• 提供一系列应用的二种形式:
带壳(可以配各种天线)
OEM(用户集成内置和子系统)
STREAMSCAPE———工业级的网络化管理
强大的网络管理软件,嵌入到每个电台,用计算机、笔记本、写字板或智能手机进行可视化使用:
• 网络拓扑——整个网络的信号强度、信噪比、拥塞等直觉图示
• 图表——信号干扰、流量统计、占空等数据实时显示
• 地图统览——节点的位置轨迹和状态,实时体现在本地、云端或用户提供的地图上
• 网络管理工具——节点或全网络的设置更新、加载、固件升级
• 基本诊断——频谱分析、温度和电压监视和自动告警
