系留滞空系统概念
将无人机和系留综合缆绳结合实现的无人机系统,通过综合缆绳传输电能,其结构小、制作材料可根据应用需求来设计,机动性能强。系留滞空系统可以不受电能限制可长时间停留在空中,主要应用于长时间不间断空中监控、应急照明和应急通讯,也可以搭载特制应急通讯中继设备。
系留无人机在军事、电视直播、信号发射、摄像监控装置、消防等抢险照明、石油、海洋、测绘、交通、科研等多个专业领域均有广泛应用前景。
目前系留滞空系统发展现状:
国外方面,以色列航宇工业公司(IAI)的美国子公司,斯塔克航宇Stark Aerospace公司在2015年6月向一家美国政府客户交付首架“悬停灯(HoverLite)”系留无人飞机。这种平台使用涵道风扇,还带有四个用于稳定和控制的螺旋桨,系留机场用卡车载运,可在165英尺(约50.29米)悬停。这种价值50~60万美元的系统,可提供包括基地安全、灾难清理、夜晚照明等。

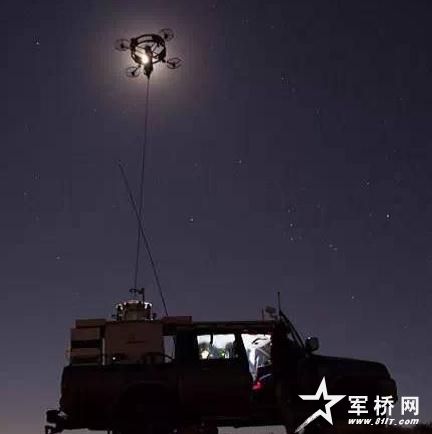

悬停灯(HoverLite)以色列
国内方面,国内研发的异构涵道人机和系留电源供电系统深度集成的产品,能实现24小时间断的空中悬停,提供照明等作业。整套系统由车载平台、地供电系统、空中飞行平台、任务载荷等部分组成,需要小型卡车载运。

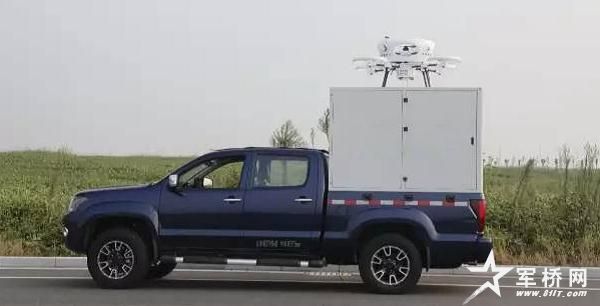

国内某系留无人机系统
极客桥系留滞空无人机救援系统简介:
极客桥系留滞空救援系统利用无人机技术,与摄像、照明、喊话、应急通信等功能模块实现无缝对接,能较好地解决目前公安、消防、电力、农林、公路、桥梁、建筑等部门在复杂环境下应急救援、群体性事件处置、晚间作业、施工等难点。经实践检验,系统功能强,成效显著,可以不受电能限制长时间滞留空中,应于特定环境(尤其是一些突发事件情况)下,长时间不间断的空中监控和应急通讯、救援照明等。该系统有别于普通系留平台体积大、携带不便、部署困难、掉落安全隐患等缺点,采用集成创新、整体优化的极客桥独创性设计理念,对挂载物照明设备和通讯设备进行优化设计,完善了系统的轻量化、安全性、响应度和可携带性。
极客桥GB1801型系留悬停灯,可提供5万流明照度,单组电源系统可满足600瓦LED灯4小时照明需求。在多组电源协调或采用发动机状态下可24小时不间断连续照明。飞行及照明组件重量不大于1.5kg,收线组件和单组电池组件不大于20kg,可照亮3000平米面积场地,实施救援作业。
GB1802广播指挥无人机采用极客桥设计的高强度全向喇叭单元,声音覆盖范围可达半径500m面积,且声音辩识度高,穿透性强,性能和功能均达到国内领先平。其单机模式可使用20分钟,配合系留平台,可不间断持续使用。系统整体重量不超过1.2kg。非常适于应急指挥、隔空传话、心理战等场合。
GBI-1801极客桥悬停灯和GBI-1802极客桥广播指挥无人机,均荣获由公共安全装备行业网络评选委员会颁发的“实战应用卓越贡献奖”。

极客桥系留滞空救援系统组成:

主要性能:
由地面电池组或发电机进行供电,24小时不间断滞空,系统可由普通汽车等平台装载,紧急情况时,可由多人完成人工搬运。支持人工控制模式和自动控制模式(人工控制模式时,可通过摇杆控制无人机运动;自动飞行模式时,可实现无人机自动悬停和运动跟随)通过地面控制系统设置飞行高度,支持一键起飞、一键降落和回收,运动平台(车辆、船舶等)静止时,无人机悬停在平台上方,运动平台(车辆、船舶等)运动时,无人机自动跟随平台运动。利用该平台,可搭载600瓦LED灯组进行24小时不间断连续照明。

系统组件参数功能及场景:
滞空时间: 系留机5小时或全天候(备用电源或发电机接入状态),非系留机——30分钟
部署时最大速度: 15km/h
工作时最大速度: 36km/h
悬停精度: 0.3 m
有效载荷: 1-2 kg
飞行高度: 0-100 m
抗风能力: 3-5级
作环境温度: -25℃~50℃(相对湿度90%)

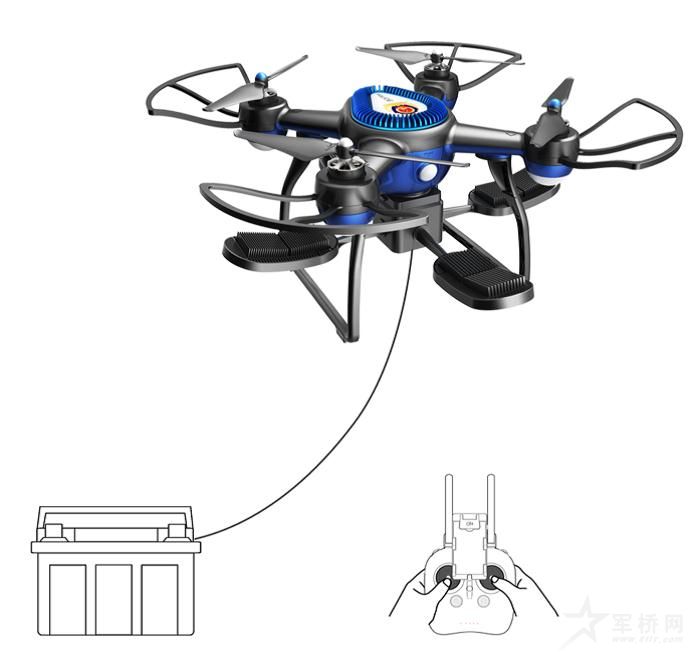

极客桥GB1801型系悬停灯——示意图
极客桥GB1801型系留悬停灯——技术参数:
旋转控制角度范围: -45度~+45度
功 率: 600W(4个LED灯组)
光通量: 65000 lm(单位:流明)
抗风等级: 3-5级
操控方式: 遥控器
有效照明范围:在50米滞空高度下,可覆盖最大面积约10000㎡
供电方式: 两组锂电池模组+系留线缆,携带重量为15公斤左右
续航时间: 4h(采用电池组),24h不间断(发电机组)
极客桥GB1801型系留悬停灯——性能特点
携带方便: 整套系统设计重量轻(总重约10kg,其中机身仅约1kg,2个人即可搬运)
垂直起降: 无起降场地和空域要求,作业效率高,响应速度快
智能安全、易维护:一 键起飞,安全便捷,定点降落,轻便智能,免专业人工维护模块化设计、可扩展性强: 通用接口,可按需求挂载装备
亮度高、范围广: 600瓦LED灯组,在50米滞空高度下,可覆盖最大面积约10000㎡
价格实惠: 造价低,整套设备价格仅为目前以色列HoverLite系留无人飞机价的1/50
设计合理、安全性高: 自主设计的地面供电系统(包括电源及供电线)和无人机自身供电模块,可提供多样化的供电选择(电池4小时续航,发电机24小时不间断续航)
极客桥GB1801型系留悬停灯——应用场景
主要用于夜晚光线不足时,为处理应急事件(例如火灾、交通意外或地震等突发事件救援现场)提供照明。

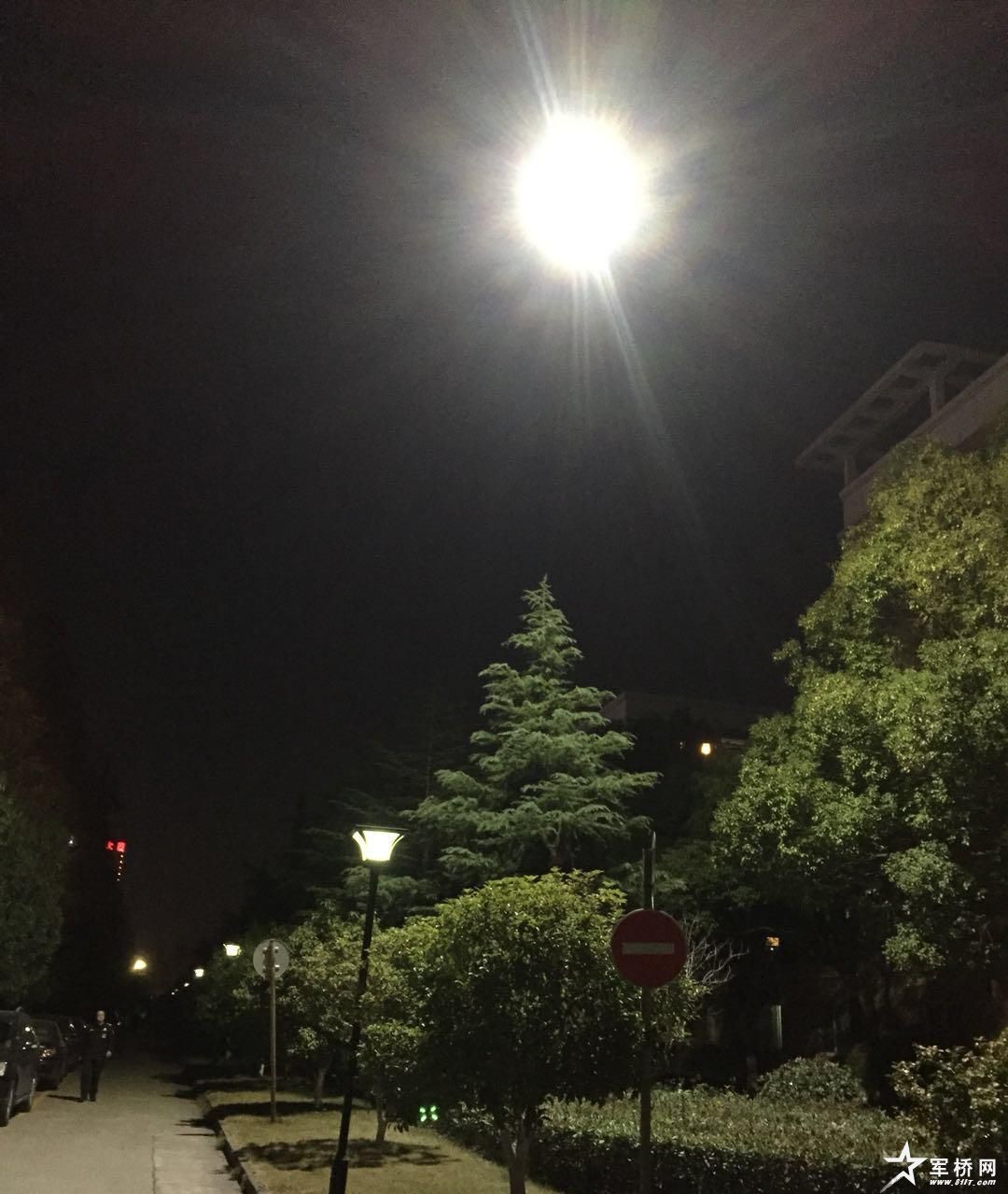

应用场景 —— 夜间应急照明
系留滞空救援系统——极客桥GB1802广播指挥人机

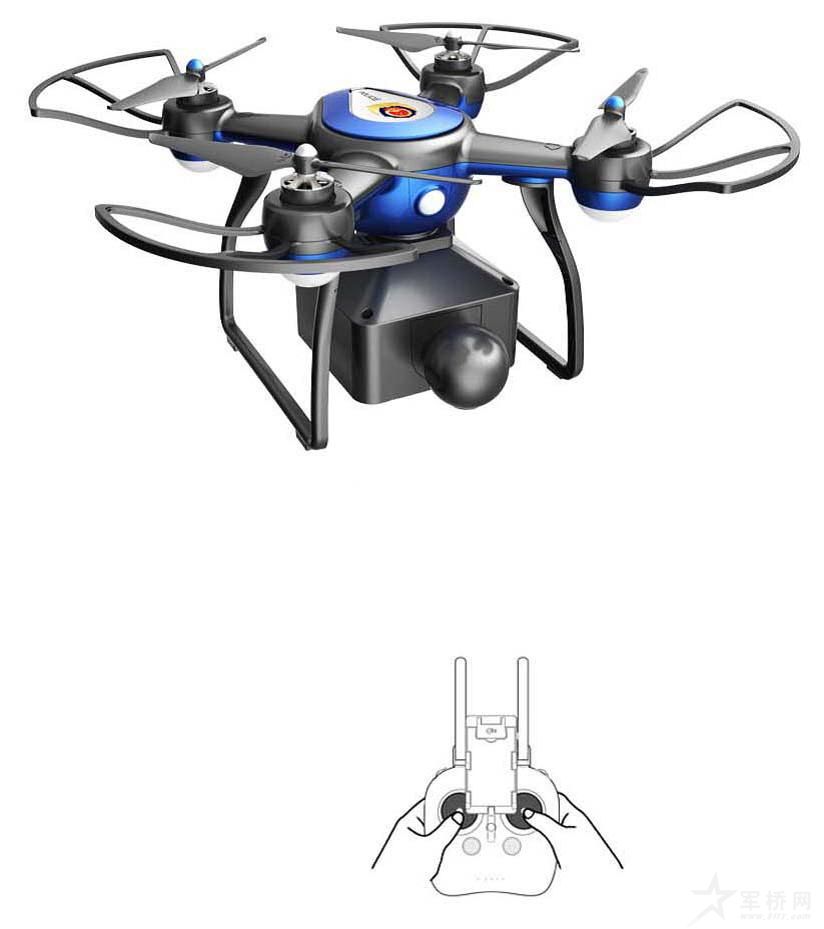

极客桥GB1802?播指挥无人机 —— 示意图
极客桥GB1802广播指挥无人机——技术参数
飞行高度: 120m(国标)
遥控距离: 500m(国标)
声音覆盖范围: 500m
声音分贝: 约100dB
抗风等级: 3-5级
操控方式: 遥控器+手机APP
供电方式: 锂电池,容量2800mAh
续航时间: 约25分钟
摄像头分辨率: 1080p
支持存储卡: MicroSD 16G(最大32G)
图传分辨率: 640*480(手机显示)
极客桥GB1802广播指挥无人机——性能特点
携带方便: 整套系统设计重量轻(总重量仅约1.5kg)
垂直起降: 无起降场地和空域要求,作业效率高,响应速度快
全自主飞行、降落,一键起飞,安全便捷,定点降落
模块化设计、可扩展性强: 通用接口,可按需求挂载装备
亮度高、范围广: 600瓦LED灯组,在50米滞空高度下,可覆盖最大面积约10000㎡
易拆装、易于维护 轻便智能,免专业人工维护
声音清晰 高空达到约100dB,在500m外的现场,声音清晰,更易于现场管理
极客桥GB1802广播指挥无人机——应用场景
由对讲机和喇叭组成,在人员密集处,将无人机升至一定高度,开启对讲机,可“高空喊话、广播”,并观察现场。且声音传播范围广、音质清晰明亮。具有优越的“空中广播”
功能。
*若需要长时间滞留空中不间断播放声音,将“极客桥悬停灯”中的LED灯替换成广播对讲装置即可
系留滞空救援系统——摄像监控装置

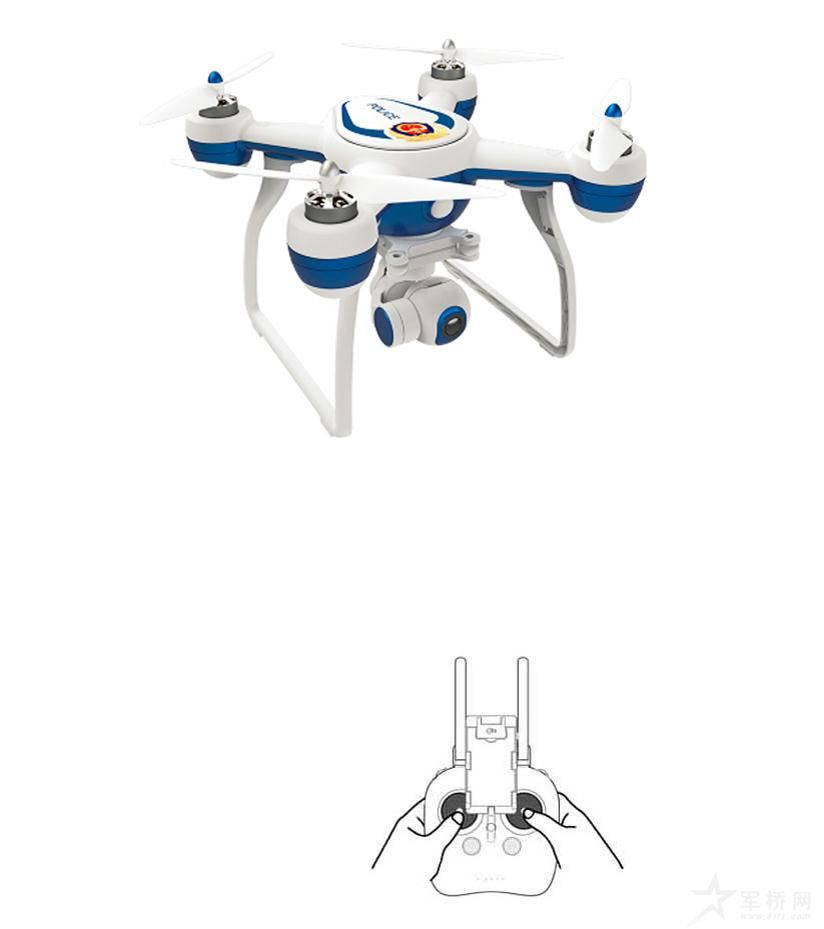

摄像监控装置 —— 示意图
摄像监控装置——技术参数
飞度高度: 120m(国标)
遥控距离: 500m(国标)
抗风等级: 3-5级
操控方式: 遥控器+手机APP
供电方式: 锂电池,容量2800mAh
续航时间: 约25分钟
摄像头分辨率: 1080p
持存储卡: MicroSD 16G(最大32G)
图传分辨率: 640*480(手机显示)
视频存储格式: AVI
图片存储格式: jpeg
摄像监控装置——性能特点
携带方便: 整套系统设计重量轻(总重量仅约1.5kg)
垂直起降: 无起降场地和空域要求,作业效率高,响应速度快
全主主飞行、降落: 一键起飞,安全便捷,定点降落
模块化设计、可扩展性强: 通用接口,可按需求挂载装备
拆装方便、易于维护: 轻便智能,免专业人工维护
视频清晰: 采1080p摄像头
摄像监控装置——应用场景
利用摄像头组件,可以长时间空中巡查,能更全面、立体、实时掌握当前交通、治安等情况,能很好胜任“空中三维+360度无死角安全卫士”;
*若需要长时间滞留空中巡视,将“极客桥悬停灯”中的LED灯替换成监控摄像头即可
应用场景 —— 空中查看现场交通
系留滞空救援系统——抛投救援装置

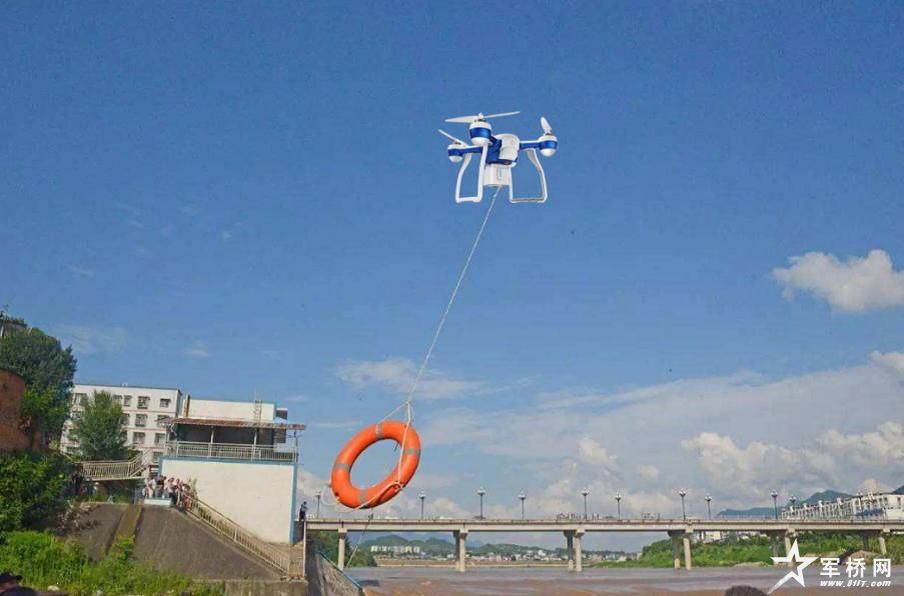

应用场景 —— 投送救援物资
极客桥的产品优势:

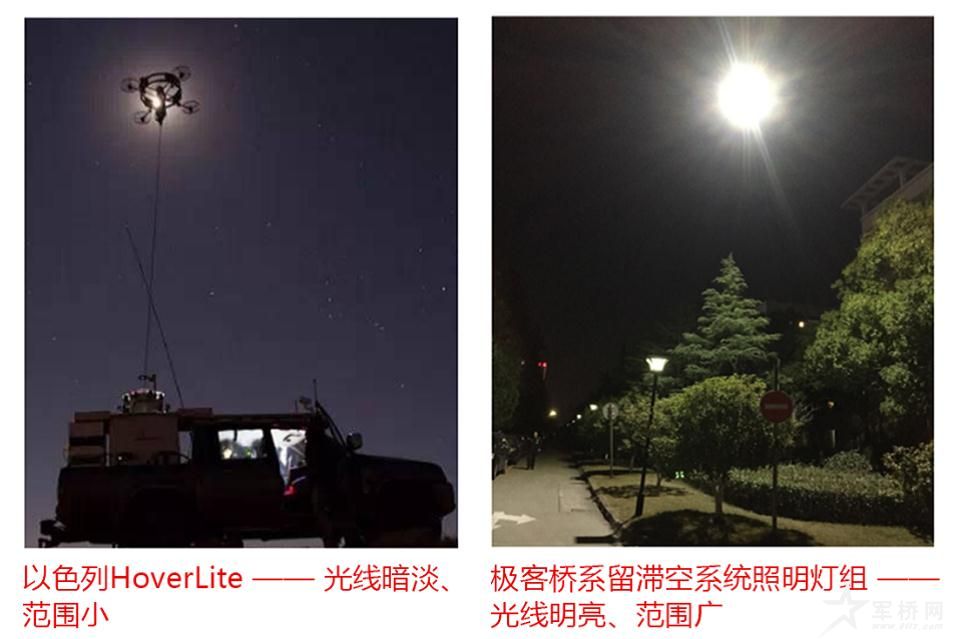

现场照明对比:



浙江极客桥智能装备股份有限公司是一家专业从事智能装备产品研发、制造和推广的高科技企业,注册资本2000万元。公司总部位于国家经济开发区——绍兴柯桥经济开发区。目前在北京、杭州、西安等地均设有研发机构。
极客桥用互联网共享经济思维构建创新平台,遵循需求拉动型的集成创新模式,以极客桥深厚的实体基业为基础,把握领先的智能制造和互联网技术、借助高校院所人才优势和创新资源、融合各行业创业极客的集体智慧,对创新目标进行全方位整体分析和有效优化,使各类资源得到合理匹配,满足客户需求,解决市场痛点,实现“开放、协力、共赢、创新”的核心价值观,促进智能装备创新和产业化。
