一种模块化可重构显控系统解决方案

2022-10-11 10:42:29

来源:中电慧视

一、方案概述

指挥大厅显控系统包括软件和硬件,用于指挥大厅的视频编码、传输、解码、拼接漫游、音频无损编码、传输、处理和扩声等,使得大厅内的指挥员可根据分配权限查看并操作多个音视频信号源,指挥官通过大屏掌握全局,任意调取资源。

目前指挥大厅显控系统存在设备厂家多、综合布线多、软件平台多的“三多”问题,从而导致建设实施难、布局变换难、运维保障难的“三难”痛点。

北京中电慧视科技有限公司针对以上“三多三难”问题和痛点,采用多元异构数据传输的创新型技术,达到指挥大厅设备统一、网络统一、软件统一的“三统一”效果,实现了模块化可重构的显控系统,系统可广泛应用在军队、政府部门等各类指挥大厅。

二、方案架构

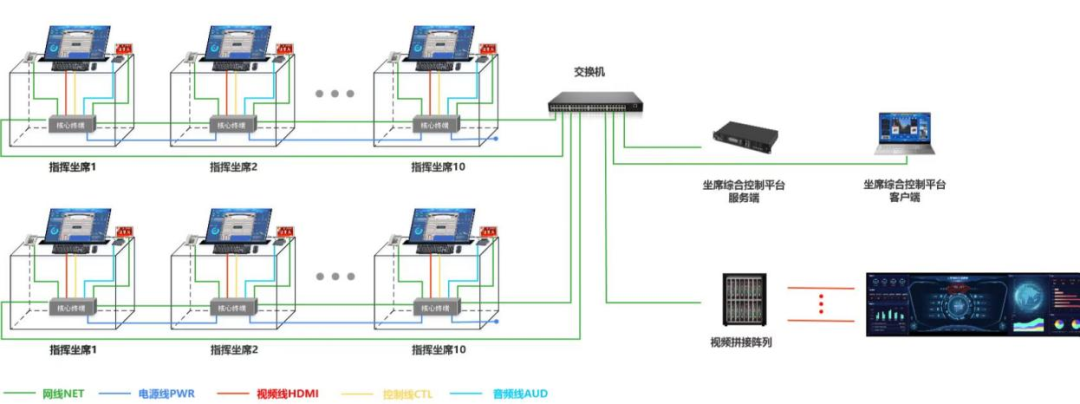

系统主要由核心终端设备、拼接阵列、坐席综合控制平台软件以及其它外设组成,其中核心终端、拼接阵列和坐席综合控制平台软件是慧视公司全自主可控产品,外设主要是指显示器、模拟话筒、电子桌牌、IP电话等,可兼容多个厂家多种类型的设备。

三、硬件组成

(一)EAST-AVPro-X指挥核心终端

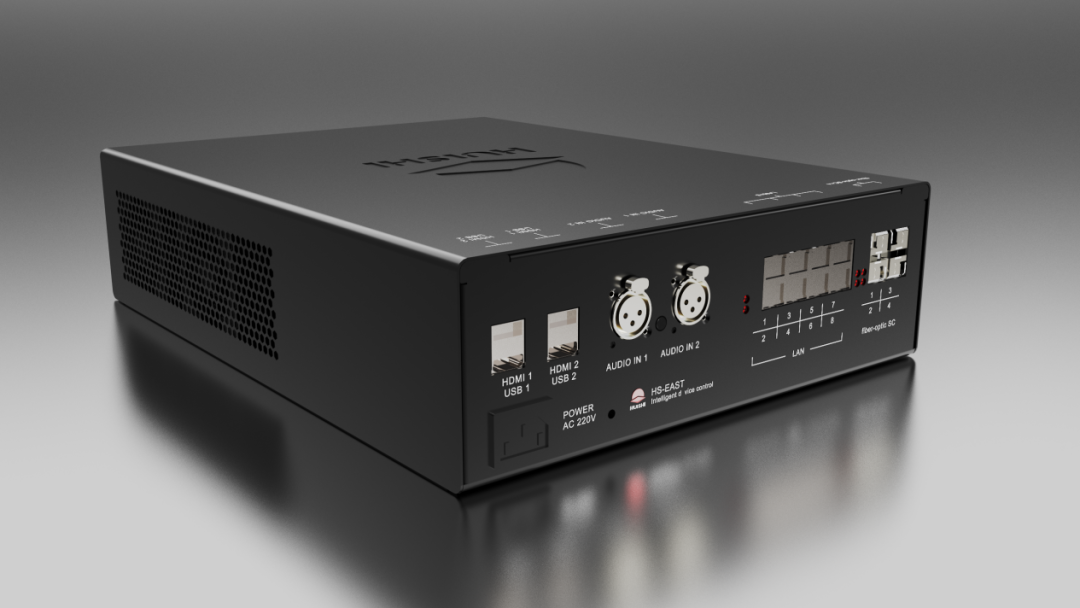

EAST-AVPro-X指挥核心终端是模块化设计,可按需配置的音视频调度设备,支持两路高低码流视频编解码、支持两路无损音频编码、支持双环网稳定网络保障、外部接口丰富,包括POE网口、音频卡侬口、光口、HDMI接口等。EAST-AVPro-X适用于军队、企事业单位、政府部门等大型客户快速构建模块化可重构的显控系统。

EAST-AVPro-X特点:

1. 网络统一

采用多元异构数据传输的创新型技术,解决了传输链路多的问题,实现了“网络统一”,达到让传输线路从7根减少到1根,部署线路工程量降低80%以上的效果。

2. 设备统一

采用板卡模块化、链路共享等技术,解决了设备多的问题,实现了“设备统一”,达到设备数量从4个减少到1个,调试时间缩短70%以上的效果。

3. 信息点位共享

网络统一和设备统一,带来链路和设备的减少,从而带来信息点位的减少,1个坐席用一个信息点位达到5个坐席共用1个信息点位的效果,部署线路工程量降低80%以上的效果。

4. 双环网冗余

通过构造最优双环网络的快速有效算法,确保网络稳定运行,达到3个链路全坏的情况下也可以正常通讯,不影响音视频调度。

(二)EAST-DCM100拼接阵列

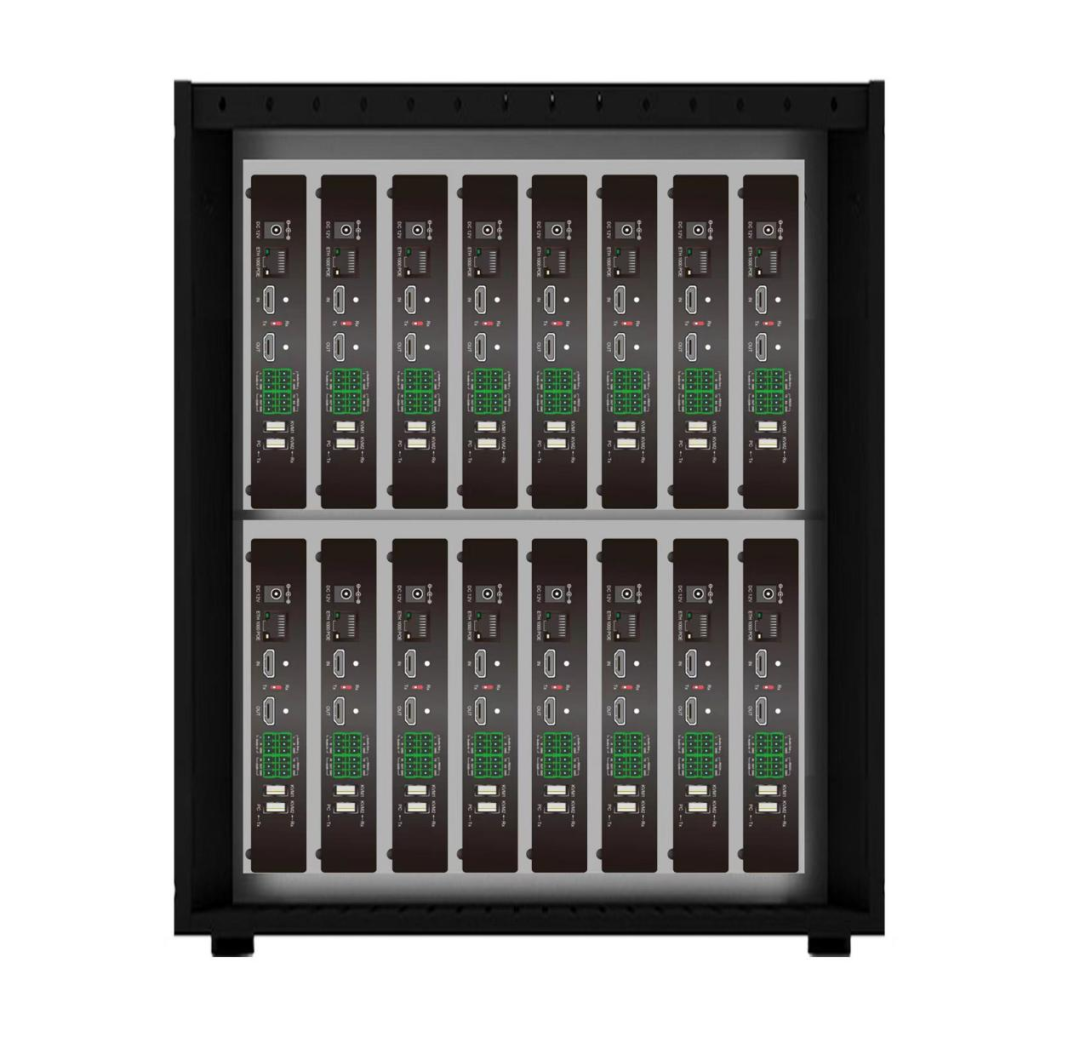

EAST-DCM100拼接阵列是一款采用模块化机箱,插板式设计,按需配置,可无限扩容的高技术含量的高清拼接性网络解码矩阵阵列。单卡支持4/8/9/16路,支持图像预监、切换、开窗、漫游、叠加、画中画、分屏等功能。

EAST-DCM100特点

1. 支持POE与外部供电双重供电保障;

2. 远程在线重启、重置及在线升级固件等功能;

3. 超高清底图功能,大屏屏组显示超高清背景图片;

4. 大屏滚动字幕显示,字幕字体、大小、位置、内容、运动方向和速度可调节;

5. 预案保存和调用,实现无缝切换;

6. 针对快速运动的画面可实现整屏同步;

7. 可接入网络流媒体设备,以及对接第三方平台;

8. 支持H265,向下兼容H264的解码;

9. 延时控制在毫秒级,信号切换流畅,无黑场,无闪屏。

四、相关软件

(一)坐席综合控制平台

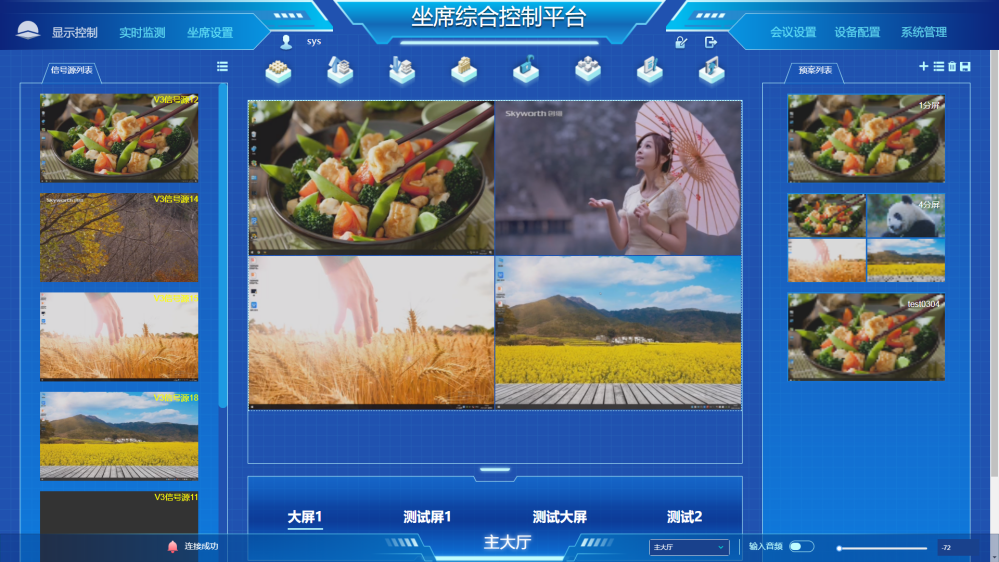

坐席综合控制平台是对指挥大厅所有的音视频设备进行一体化操控和智能化运维,有效解决用户在操作和运维保障过程中,软件平台众多,对操作人员技能要求高,容易出现误操作的问题。在满足传统功能需求基础上,软件对大厅实景进行数字孪生,给用户以身临其境的操作感,语音识别结合可视化的便捷操作,实现各类音视频设备的统一控制、综合运维。

(二)坐席综合控制平台特点



1. 软件统一

采用业务整合、中台通用设计理念,解决了大厅保障软件多,操作难的问题,实现了“软件统一”,达到保障运维软件从4个减少到1个,保障效率提高到70%以上的效果。

2. 视频信号质量实时诊断

采用自主可控的视频信号质量实时诊断算法,判断视频图像中是否存在质量故障问题,对视频图像中存在的质量问题进行智能分析、判断和预警,在短时间内对大量的前端设备进行检测。达到产品及链路故障排查时长从原有系统按日计算缩减到1小时之内的效果。

3. 所见即所得可视化配置

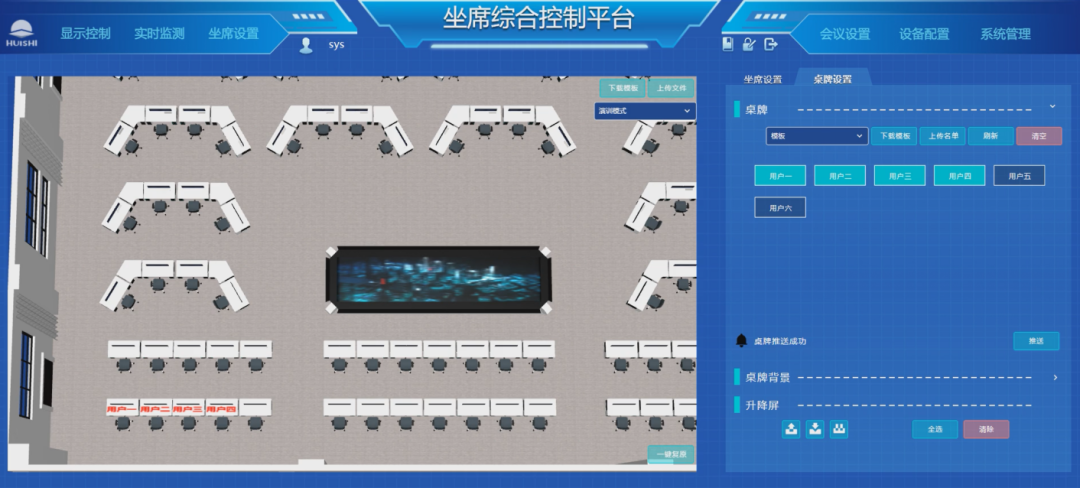

桌牌配置采用拖拽式可视化组件技术,解决了一些大厅坐席数量多,人员多导致的桌牌修改异常繁琐问题,实现了桌牌可见即所得的配置效果,大大简化了用户操作复杂度。

4. 融入人工智能元素

语音控制和语音拨号可以让指挥员双手不用离开键鼠,视线不用离开显示画面,即可实现调度指挥,提升指挥效率。平台预设了设备控制指令集,指挥员也可以根据自己的使用习惯,修改指令集。为了提高识别准确性,指挥员可以自行设定识别唤醒词和识别灵敏度。

5. 引入数字孪生

利用3D技术构建指挥大厅的数字模型,一张图可直观准确地反映指挥大厅中的设备实时运行状态,并实现大厅多个孪生体的实时交互。

五、结语

北京中电慧视科技有限公司的模块化可重构显控系统产品,采用了多种创新模式和新兴技术,实现了指挥大厅简洁化布线、灵活化部署、模块化拼装、智能化运维等效果,为未来指挥大厅的高效建设、优质保障、开创先河。
