一、背景
通常卫星线路配置2M带宽，无法传输高清视频会议，目前仅传输标清视频会议。为把标清提升到高清，需要采用窄带视频传输系统解决带宽不足、提高带宽利用率，并通过提高视频清晰度增强指挥作战能力。
二、系统概述
清扬创新研发的窄带视频传输系统，是一套“架构稳定、高度集成、多终端兼容”的应用级通信框架，专为复杂场景下的实时视频协同与应急指挥设计。系统以窄带传输技术为核心，支持传输终端、调度终端、便携终端、PC/APP软件等终端接入，支持智能头盔、执法仪、智能眼镜等可穿戴装备接入，更无缝融合无人机、巡检机器人、安防机器狗等多元终端设备，形成“固定终端+移动终端+无人设备”的立体化交叉应用层视频通信网络。
三、核心功能
窄带传输能力：无线网络、卫星网络等弱网环境下，通过清扬QPVP窄带传输协议，实现窄带视频传输。
终端全域互联：清扬窄带传输终端、调度终端、便携式终端等，与适配了清扬QPVP窄带传输协议的工业相机、可穿戴便携终端、车载终端、无人设备、APP/PC程序等多类型设备的互联互通。
移动应急适配：轻量化架构支持便携部署，可作为主指挥系统或备用指挥系统，在消防救援、执法监管、工业巡检等场景中快速搭建临时通信枢纽。
自洽性设计：从前端采集、窄带传输到后端调度的全链路自洽，确保视频协同、指令下发、数据存储的稳定性，延迟控制在500ms以内，带宽占用仅为传统方案的1/10。
四、系统架构
（一）窄带视频传输系统组成

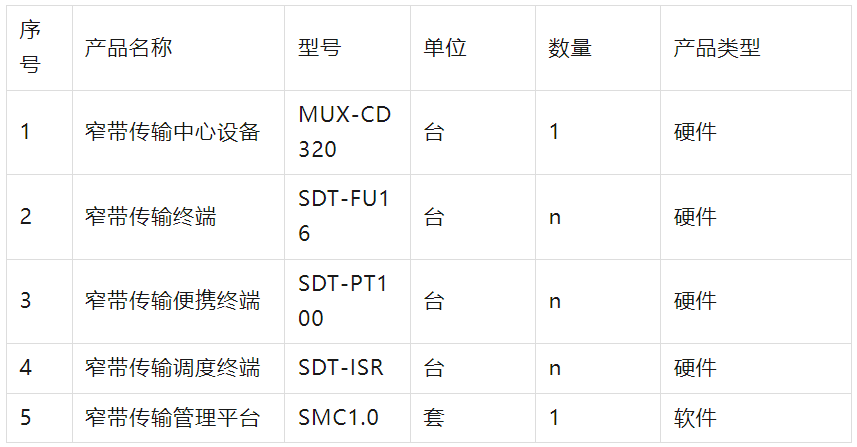

1套清扬窄带视频传输系统包括：1台窄带传输中心设备，1套窄带传输管理平台，任意数量和组合的窄带传输终端、窄带传输便携终端和窄带传输调度终端等等。
（二）拓扑连接说明

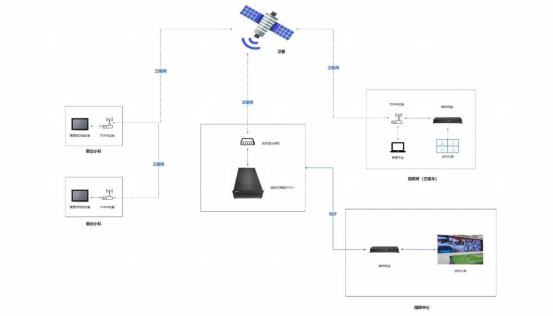

点对点通信拓扑示意图

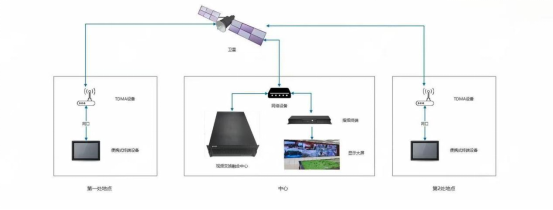

多方通信拓扑示意图
多级通信拓扑示意图
（三）视频通信原理
1.双融合架构核心设计
清扬窄带视频传输系统基于“窄带传输终端一级融合+窄带传输中心设备二级融合”的双融合架构，通过分层式数据处理与协同优化，实现低带宽环境下的高效视频传输。
窄带传输终端支持实时接入多路监控摄像头（最多16路），通过硬件对视频流进行融合，生成一路复合视频流。并支持调度终端对其反向控制。
调度终端支持对单个画面分屏显示、单画面切换、反向控制等操作，确保指挥中心能够获取全局态势的情况下还能观看细节放大效果。
2.三维压缩技术原理
清扬三维压缩技术通过空间、时间、频域三个维度的深度融合，突破传统二维压缩的性能瓶颈，实现低带宽下的高效视频传输。
3.清扬QPVP窄带传输协议核心机制
清扬QPVP（QingYangProtocolforVideooverNarrowband）窄带传输协议专为低带宽环境设计。
（1）轻量级包头设计
（2）优先级调度机制
（3）自适应重传策略
综上，双融合架构、三维压缩技术配合清扬自主研发的QPVP窄带传输协议，可在1Mbps带宽下实现1080P@30fps视频传输\512Kbps带宽下实现720P@30fps视频传输，压缩比达1:25-1:35，较传统方案提升超100%，为卫星通信、工业远程监控等场景提供高画质、低延迟的视频传输保障。
（四）视频通信过程
便携式终端通过有线连接卫星线路，自动连通窄带传输中心设备，连通后的终端自动把视频上行传输到窄带传输中心设备；窄带传输中心设备把收到的两个终端视频进行融合；并把融合视频下行到各便携式终端，实现2M带宽的两路或者多路的高清视频通信；视频通话过程中，每个便携式终端可以任意放大其中一路画面，可以看到单路视频全屏高清效果。
四、技术优势
（一）窄带协议
清扬QPVP窄带传输协议，核心是自主研发的通信协议。别人的通用通信协议实现不了的窄带高清，清扬通过自主创新的QPVP窄带传输协议、通过极致算法处理、却能实现窄带下的高清、协同互动。
（二）全域接入
通过清扬QPVP窄带传输协议，清扬传输终端、固定终端、调度终端、便携式终端等，与适配了清扬窄带协议的工业相机、可穿戴设备、车载终端、无人设备、APP/PC程序等多类型设备的互联互通，达到终端全域互联。
（三）反向控制
野外架设具有云台功能的摄像头时，可以在总部选中单个画面远程放大，同时进行远程控制该摄像头，实现远程云台，该功能有利于迅速在野外建立侦察能力。
（四）远程操控
野外架设具有云台功能的摄像头时，可以在总部选中单个画面远程放大，同时进行远程控制该摄像头，实现远程云台，该功能有利于迅速在野外建立侦察能力。
（五）安全可靠
具有跨子网和跨防火墙的穿透能力，可以边联网边使用。野外作业时，不管是卫星网络，还是自组网络，抑或层层防火墙的营连排内部局域网，清扬终端都可以不开端口、穿透防火墙、跨越层层子网，达到联网即用的便利部署效果。
具有某局信息安全测评认证证书。能够保证通信过程具有安全可靠、国密加密通信的特点。
五、系统技术参数

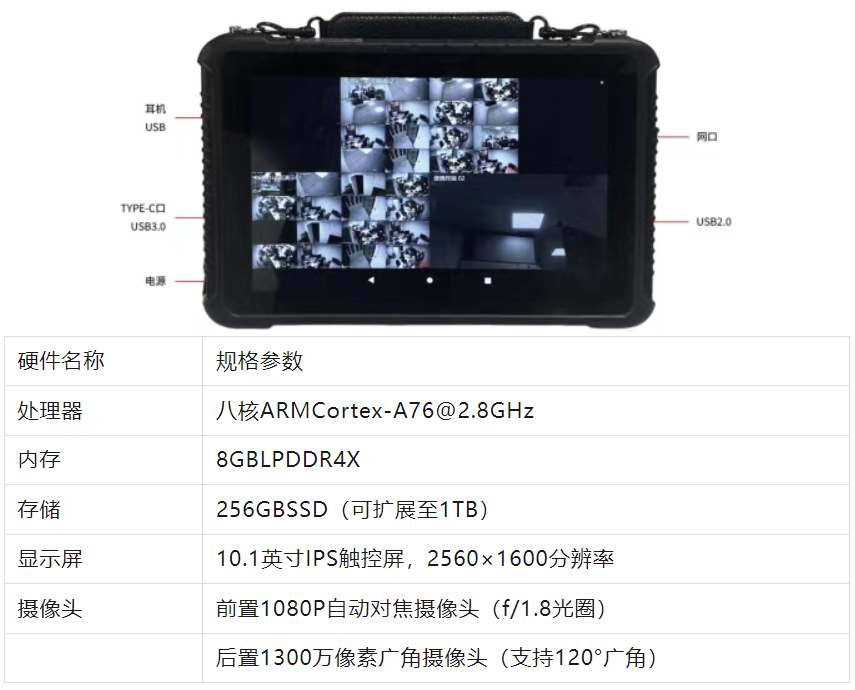

（一）窄带传输便携终端——SDT-PT100

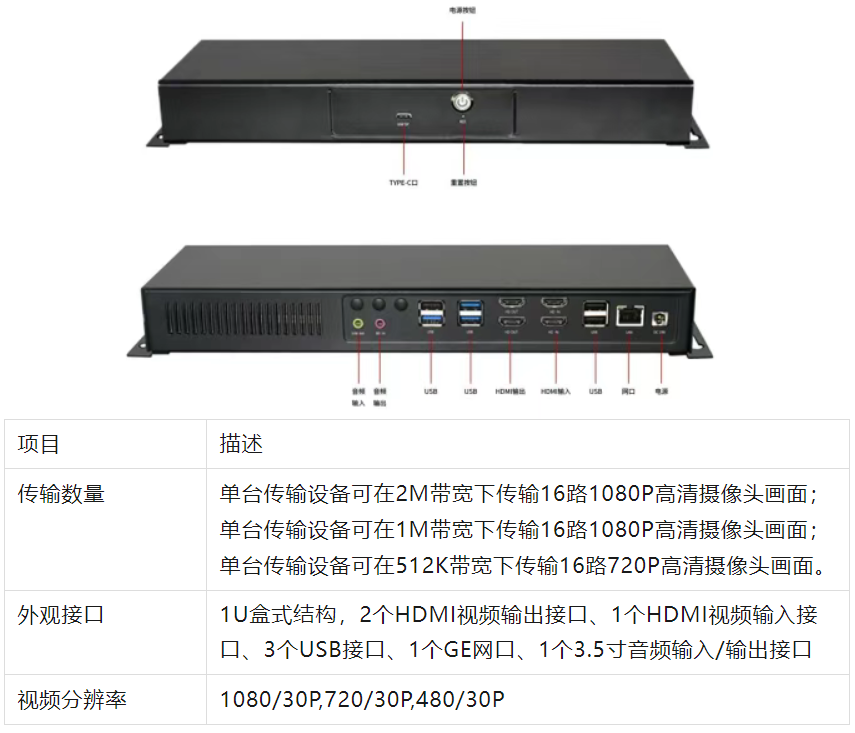

（二）窄带传输终端——SDT-FU16

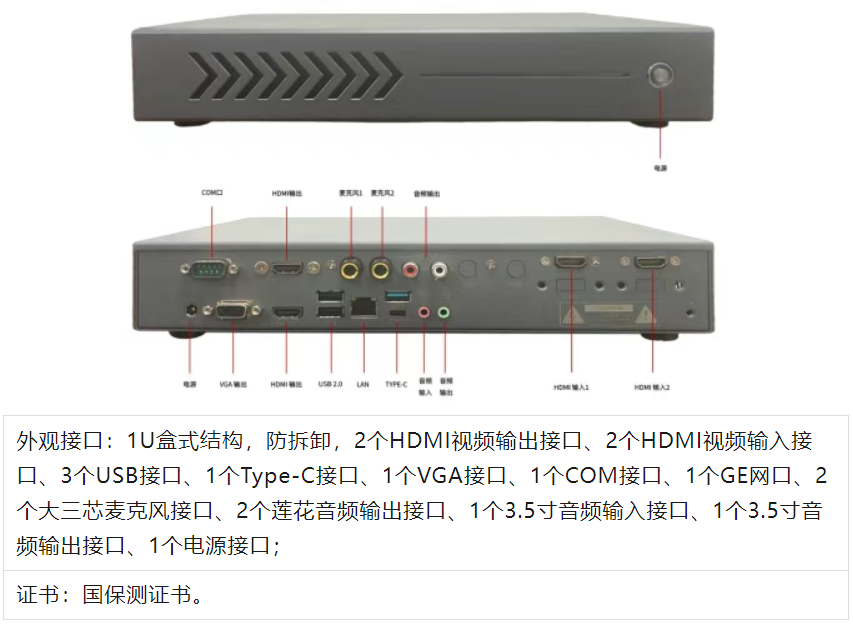

（三）窄带传输调度终端——SDT-ISR

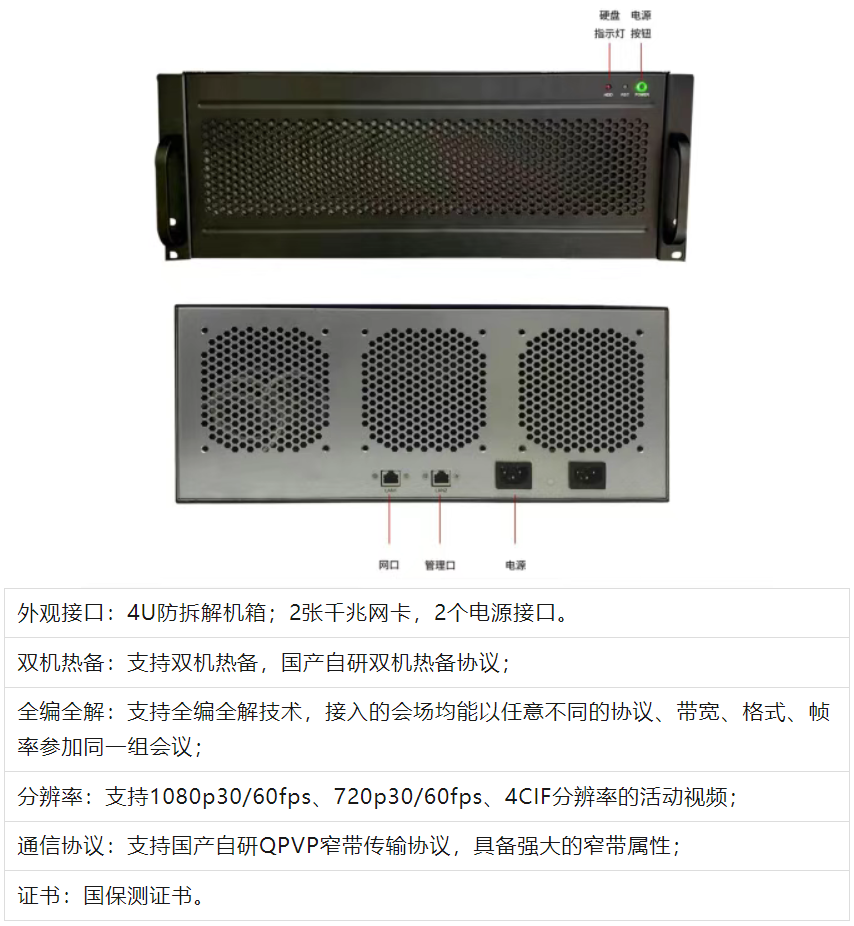

（四）窄带传输中心设备——MUX-CD320
（五）窄带传输管理平台——SMC1.0
