美军综合终端利器旅及旅以下战斗指挥系统(FBCB2)介绍
2016-10-25 12:54:53
    旅及旅以下战斗指挥系统(Force XXI Battle Command Brigade and Below FBCB2)将卫星、空中侦察机、地面部队以及美中央情报局等机构所获取的信息进行融合,利用嵌入式GPS导航定位设备和通信系统向旅、旅以下战术指挥层提供实时和近实时的作战指挥信息、态势感知信息和友军位置信息,可以三维方式查看战场地形和态势。系统还能向战场中处于任何位置的友军提供语音和电子邮件数据,并随时更新,是一个将侦察、通信、导航定位和战场环境卫星等航天系统与地面及空中通信系统、图像获取系统集成的一体化系统,是天、空、地系统综合应用的典范。
\
    发展历程

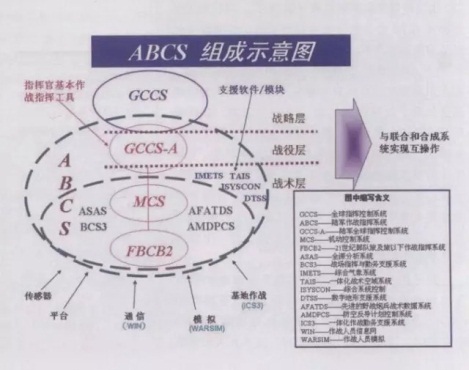

    研制试验阶段(1996-2000):20世纪90年代中期,为适应信息化战争和数字化战场要求,美陆军参照参“联合武士”构想,把陆军已有的与在研的指挥控制系统统一组成了一个陆军作战指挥系统(ABCS)。该套系统由三个层次、11个子系统组成(下图)。
\
    旅及旅以下作战指挥系统(FBCB2)是第三层次,也属于核心指挥控制系统,为旅和旅以下部队直至单平台和单兵提供运动中实时、近实时态势感知与指挥控制信息。FBCB2系统于1996年由美国TRW公司(现已并入诺斯罗谱•格鲁曼公司)的数据技术分部系统集成小组开始研制。1997年在“21世纪特遣部队高级作战试验演习”中,首次明确提出FBCB2的概念。
    实战应用阶段(2001-2006):经过近7年的研制与试验,系统于2001年装备到美陆军第4机械化步兵师,仅该师就配备了7500台FBCB2V4型计算机。2002年秋,美陆军赶制了1500套FBCB2系统,把其中的一部分装备阿富汗的第82空降师等部队。在阿富汗战场上共有145部地面平台和70架航空器装备了FBCB2系统。该系统正式进入了实战应用阶段。

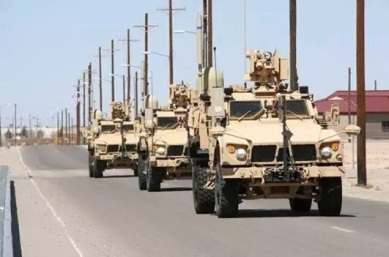

    美军第82空降师的士兵们讲述了他们第一次在阿富汗战场上使用FBCB2系统的感受。一次,第82空降师向距离该师基地大约225千米的地域采取突击行动。为向该地域运送燃料和弹药,部队派出了两支车队,每支车队由20辆车组成。士兵们能够利用FBCB2系统绘制这两个车队的行军路线并将其以电子邮件的方式发送给有关各车并以蓝色亮点的形式显示在车辆显示器上,从而使士兵们看到自己沿行军路线运动的情况。此外指挥中心和战术作战中心也能跟踪车队的行进情况并在作战中与其对话。第82空降师的士兵们表示,如果没有FBCB2系统,这一切是不可能实现的。很显然,FBCB2系统将美陆军的战场感知水平提高到了一个全新的高度,指挥官和士兵们不仅可以通过通用作战图像共享战场信息,直观地了解己方与敌方的具体位置,避免火力误伤,而且车辆可以利用导航信息自我导引到指定目的地。在2003年的伊拉克战争中,美陆军总共拥有约有8000套FBCB2系统。除美军在伊拉克的地面主力部队第3步兵师、第4步兵师外,参战的其他陆军部队都装备了FBCB2系统。
    改进升级阶段(2007- ):美军为了进一步满足未来联合作战的需要,针对FBCB2系统在实战中暴露的问题,大约从2007年开始了对FBCB2系统进行升级改造。升级改造主要解决美国陆军与海军陆战队的态势感知系统不兼容问题,无法将陆军和海军陆战队的态势信息在通用作战图上显示的问题。根据伊拉克战争的教训总结以及联合需求监督委员会(JROC)备忘录161-03和163-04,FBCB2系统被指定为海军陆战队与陆军合成的战术指控系统。备忘录要求陆军、海军陆战队、特种作战部队和联合航空机构需对联合作战指挥平台(JBC-P)提出能力和互操作性需求。为实现FBCB2向JBC-P的升级过渡,FBCB2系统项目办公室计划分两个阶段实施完成,第一阶段是名为“联合能力释放”(JCR)的过渡阶段,旨在开发一种新的软件结构,建立态势感知和指挥控制系统链路,通过陆军网络作战中心的路由器和海军陆战队的宽带网枢纽,将FBCB2系统与陆战队移动数据自动化通信终端的用户连接起来;第二阶段是名为联合作战指挥—平台(JBC-P)的替换阶段,旨在开发一种新的通用态势感知/指挥控制系统,用以替代FBCB2系统。2010年,完成联合能力释放(JCR)的过渡阶段。随着JCR的应用,JBC-P也进入了筹划中。2010财年开始为JBC-P项目拨款,启动研制,FBCB2系统计划从2012财年开始退出现役。2012年秋,JBC-P在美陆军“网络集成评价13.1”演习中进行了有限用户试验。2013年初,在“网络集成评价13.2”演习中进行了初始作战试验与鉴定。
    作战应用
    FBCB2系统软件在作战中主要有四项功:一是能系统管理,在作战部署之前完成网络初始化,以及数据、地图、密码索引和网址的下载;二是通信计划,在作战部署之前进行网络设置、频率分配和指定地址、电路的分配;三是网络后台管理,一旦开始交战就实施对网络资源和配置的监控;四是网络动态管理,执行实时任务,如动态网络的重新配置等。而FBCB2整个系统则提供了强大的蓝军跟踪、网络通信、态势感知和指挥控制的能力。
    (1)蓝军跟踪能力
    作战能力描述:美军将己方部队称为蓝军,将敌方部队称为红军。蓝军跟踪是敌我识别的关键一步,但与敌我识别不尽相同。敌我识别强调实时探测目标、辨明敌我,以便决定是否使用武器和开火。蓝军跟踪强调的是了解己方部队的位置、状态和意图。FBCB2系统能够对单兵或单个武器/平台、指挥所及其他作战设备进行地理定位,并将定位信息显示在屏幕上,指挥官能够通过随时更新的图像分辨出敌友部队。装备有FBCB2系统的平台可自动进行位置报告,每5分钟向其他FBCB2系统“播报”一次,在屏幕上用不同的颜色表示不同时间接收到的友军信息。其中,深蓝表示当前信息,20分钟后变成浅蓝色,表示过时信息;40分钟后变成灰色,表示陈旧信息,陈旧信息在8小时后被自动删除。FBCB2系统大大增强了敌我识别与跟踪的能力,有效解决了困扰美军多年的误伤问题。
    作战应用效果:在伊拉克战争中,许多作战车辆都配有电子地址识别器,可通过GPS不断更新具体方位,加密处理后的数据由无线电通信装置传送给各作战车辆,通过频繁变换频率来防止敌军截取信号,所有这些步骤可自动完成。FBCB2系统极大增强了蓝军跟踪能力,减少了部队误伤。据统计,海湾战争误伤率为23.6%,伊拉克战争主要作战阶段为11%,而凡安装了该系统的部队几乎没有出现过误伤。
    作战应用实例:2003年4月1日,第3步兵师装甲营某连在喀尔巴拉的东部,连指挥官计划越过两个单元作越线换防,刚越过这两个单元他就下达了自由射击命令,当时他不知道一个己方侦察排在其左前方运动,并在坦克连的前方放置了侦察车。连长在FBCB2系统上发现了侦察排的运动,立即修改了命令,从而避免了误伤事件。
    (2)网络通信能力
    作战能力描述:FBCB2系统使用了应答器、C4I、战斗管理系统、显示屏,指挥官在屏幕上移动图标便能识别己方部队还可以“点击”蓝色光标与它代表的那支蓝军通信,不管这支蓝军是美陆军部队、海军陆战队还是英军部队。FBCB2系统不仅能够提供语音通信,还可以与陆军的高层战术通信系统相联,作战指挥人员通过系统将大量的数字化信息以电子邮件的形式向战地指挥官发送,也可以直接从前线传到最高司令部。战场指挥官随时根据这些信息对部队进行重新部署,安排增援或跟进。电子邮件通信不仅避免了无线通信的干扰,而且对传输的内容进行数字加密,从而有效控制了知密范围。电子邮件的形式避免了无线通话时的干扰,在激烈的作战中比语音传输更可靠。FBCB2系统增加了非视距通信能力,使整个战场从最高司令部到最基层单位整合为有机整体,大大增强了作战指挥的灵活性和反应速度。FBCB2系统软件的可变报文格式(VMF)是通信安全的关键技术。VMF使用一组51条可变报文格式的报文进行收发交换。最初的一组21条可变报文格式是专为21世纪特遣部队先期作战试验研制的,以后将扩大范围,应用到21世纪师和军的先期作战试验中。该可变报文格式可使建立在旅及旅以下各指挥层的有限带宽网络中接近实时地传递命令、报告和数据,从而实现自动插入数据和更新技术数据库。
    作战应用效果:伊拉克战争之前,作战指挥必须依靠指挥官使用无线电台在其指挥位置上反复呼叫来实施,而伊拉克战争中使用的FBCB2系统采用了单信道地面与机载无线电通信系统和增强型定位报告系统,作为旅及旅以下分队主要的信息分发手段。战后,美军各参战部队对这次战争的经验教训进行了初步总结。报告中称,“当部队没有时间停下开设其它战术通信系统时,部队主要依靠Iridium、Inmarsat、FBCB2系统进行通信,这几个系统具有其他系统缺乏的动中通能力,大大增强了战术通信保障能力。”
    作战应用实例:伊拉克战争中,第4机步师的FBCB2系统使用战术互联网进行通信,其他部队装备的FBCB2系统则使用了L波段卫星链路,使用卫星链路的FBCB2系统被称为蓝军跟踪(BFT)系统。战术互联网由陆军3个主要的战术通信系统,即由“辛嘎斯”电台、增强型定位报告系统和移动用户设备互联而成。战术互联网能够实现战术级用户间的无缝链接,提供语音、数据、图像和实时视频传输,支持文电、网络管理和安全以及电子邮件业务,可快速、准确地将战地情报和指示传递给每个作战单元。指挥官可以把行动直接下达至前线作战单位,不需要语音通信协调。下属单位能够直接彼此协调行动,大大简化了协调程序,缩短了时间。
    (3)态势感知能力
    作战能力描述:FBCB2系统是一套综合系统,要求每个机动旅配备约1000台计算机,所有计算机都连入单一的无缝连接网络。GPS定位信息及用户数据通过L频段卫星发送到指挥中心的数据融合中心,经融合后的信息通过卫星回传给网络上所有的指挥官。FBCB2系统态势感知软件能使各士兵、武器/平台、指挥所和其他作战设施的地理位置在同一显示器上显示。用户可选择他感兴趣的部队位置。士兵通过FBCB2系统可将收集到的情报向上反馈给通用作战态势图。装有FBCB2系统的单兵或武器平台都可采用自动或人工的方式撰写、编辑、发送、接收和处理整套信息。FBCB2系统在战争中的最大贡献是增强了部队的态势感知能力。士兵可以向指挥官上传信息,这些信息随即被纳入通用作战态势图,士兵能够从图上看到己方部队和敌方部队的位置。战地指挥官和五角大楼的将军每天都可以观看最新的通用作战态势图,这些态势图是美国防部计划和指挥作战不可或缺的工具。
    作战应用效果:FBCB2系统大大增强了美军战场环境态势感知能力。当能见度不够时,系统能够使配备有FBCB2系统的飞机和地面车辆穿越浓雾、灰尘和沙尘暴在夜间行使,使迷路和分散的分队和人员能够迅速归位。利用FBCB2系统可自动进行油料与弹药的再补给;指挥员和士兵能够通过安全的频率交换类似电子邮件的信息。FBCB2系统能利用陆军作战指挥系统获得炮兵、导弹预警和情报等方面的信息。由于FBCB2系统本身具有GPS特性,所以能更快、更精确地请求炮兵和近距离空中支援;能够瞬时确定以时速100千米行驶的敌方战车的精确位置,误差仅为几十厘米。
    作战应用实例:在伊拉克战争期间,一架直升机在执行任务期间,突然遇暴风,可见度极低,使这架直升机与其编队失去了视觉联系。FBCB2系统的操作者通过放大电子地图,找到了其它飞机,并利用态势感知图形,引导飞行员飞出沙尘区,与飞行编队汇合。美军占领幼发拉底河上通往巴格达的一座桥梁时,指挥官能够确定替换部队离他们还有几个小时的路程。第4机步师第8步兵团2菅B连连长对FBCB2功能的描述是:“在机械化步兵实施夜间攻击时,我充分体会到了它的潜能。......想象你正站在发出嘈杂声音的车辆上驶向目标,你利用地图或小型闪光灯操控车辆,无线电台的刺耳声在你脑中震荡,你几乎不能知道你在哪里,更无法知道你的3个排和相关的步兵班在哪里。而FBCB2系统使情况大为改善。使用它,我可以通过数字地图上代表3个排的图标知道他们的位置。这些图标代表了最新的实时位置信息,通过‘辛嘎斯’和EPLRS进行传送。当我们接敌时,所属排发送的现场报告会以图标形式直接显示在地图上,帮助我确定敌情。明亮的地图提供了清晰的地形图像。通过视线分析我可以确定可能与敌军遭遇的位置。”
    (4)指挥控制能力
    作战能力描述:作战的指挥控制必须能够及时发送和接收命令、报告和数据。地面车辆和空中飞行器中的FBCB2系统,随时自动将卫星定位系统坐标信息向卫星报告,这些信息再由卫星发回地面站,然后传递到美军通信和指挥中心。司令部和战场之间的信息交换也沿这个路径进行。司令部和通信中心也随时把从各种渠道得到的敌军信息添加到在系统中传输的信息流中。FBCB2系统使美军历史上首次实现了全军范围的军事行动协调,其工作效率比相似功能系统都要高。FBCB2系统为指挥官提供了一种以信息和图像形式下达作战意图、计划的传输媒介以生成和传输战事报告,并将信息显示在系统的地形图上,用户可根据作战需求点击地图中的位置,从图中获取详细信息。使用FBCB2系统,指挥官能够把80%的注意力集中在敌军身上,20%的注意力集中在己方部队的指挥控制上,而过去与此完全相反。
    作战应用效果:1998年8月的作战试验表明,战车上安装FBCB2系统后,其态势感知时间从60秒缩短到7.5秒,指挥控制的速度从180秒缩短到3.6秒,信息接通率从29%提高到81%。第4机步师某旅长丹尼斯•罗杰斯上校说,FBCB2系统“能使我看见敌人,看清地形,看见我自己”。他认为,该系统和第4机步师的其他数字化武器系统,如与M1A2“艾布拉姆斯”SEP型主战坦克和M2A3“布雷德利”步兵战车结合在一起,该师的作战区域成倍增加。
    作战应用实例:2003年4月7日,在伊拉克战争中,五角大楼的高级官员几乎可以实时观看到第3机步师第2旅开进巴格达。以前,各级指挥官不可能同时看到如此精确的地面实时情况图像。在“伊拉克自由行动”中,位于卡塔尔多哈及科威特美军营地的指挥官、华盛顿五角大楼的美陆军参谋长、战场上的官兵都可以同时看到通用作战图,指挥官可以在远离战场观察每日的战斗情况,并进行指挥。
